Hur kan en 37,5KVA stolpmonterad transformator förbättra tillförlitlig kraftfördelning

Guangbianlevererar37,5KVA stolpmonterad transformatorför överliggande distributionssystem för bostäder, jordbruk, kommersiella och lätta industrier. Denna transformator är designad för praktisk användning utomhus och kombinerar en kompakt stolpmonterad installation, kopparlindningar, oljeisolering, kontrollerad tillverkning och fabrikstestning för att stödja stabil mellanspännings-till-lågspänningsfördelning.

En 37,5KVA stolpmonterad transformator är en distributionstransformator utformad för att reducera medelspänningselektricitet från luftledningar till en lägre spänning lämplig för slutanvändare. Dess nominella kapacitet på 37,5 KVA gör den lämplig för relativt måttliga elektriska belastningar där en kompakt, förhöjd transformatorinstallation är att föredra. Den här artikeln förklarar hur transformatorn fungerar, var den används, vilka tekniska faktorer som påverkar prestandan, hur den tillverkas och testas, och varför stolpmonterad installation kan vara praktisk för moderna överliggande distributionsnät.

Innehållsförteckning

Vad är en 37,5KVA stolpmonterad transformator?

Hur fungerar en 37,5KVA stolpmonterad transformator?

Var används en 37,5KVA stolpmonterad transformator?

Vilka är nyckelfunktionerna?

Hur tillverkas transformatorn?

Vilka tester bör köpare överväga?

Varför välja en stolpmonterad distributionstransformator?

Hur ska köpare välja rätt transformator?

Vanliga frågor

Slutsats

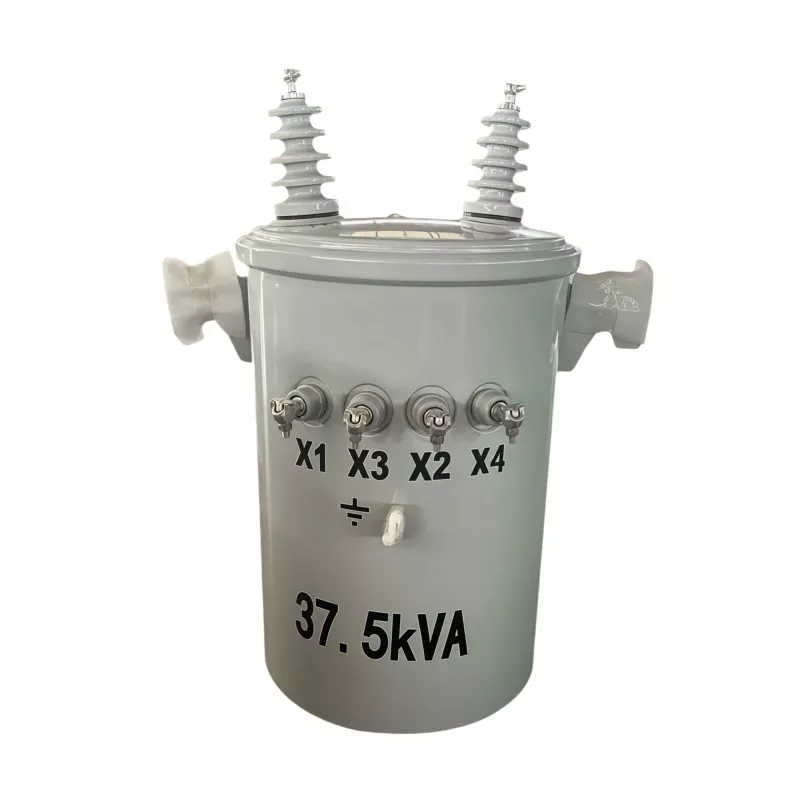

Vad är en 37,5KVA stolpmonterad transformator?

En 37,5KVA stolpmonterad transformator är en elektrisk distributionsanordning installerad på en elstolpe eller jämförbar överliggande stödkonstruktion. Dess primära funktion är att trappa ner mellanspänningsel från en luftledning till en lägre spänning som kan användas av konsumenter i bostäder, jordbruk, kommersiella och lätta industrier.

37,5KVA-klassificeringen representerar transformatorns skenbara effektkapacitet. I praktisk distributionsplanering kan denna kapacitet vara lämplig för nät med måttlig efterfrågan där en större transformator skulle introducera onödig kapacitet medan en mindre enhet kan bli överbelastad.

Den stolpmonterade konfigurationen ger också ett praktiskt alternativ till markmonterad utrustning. Eftersom transformatorn är förhöjd kan värdefullt markutrymme förbli tillgängligt för vägar, byggnader, jordbruksverksamhet eller annan infrastruktur.

För köpare som undersöker olika transformatorkonfigurationer ger Guangbians krafttransformatorlösningar ytterligare information om alternativ för oljenedsänkta, torra och stolpmonterade transformatorer.

Hur fungerar en 37,5KVA stolpmonterad transformator?

Funktionsprincipen är baserad på elektromagnetisk induktion. Även om utrustningen är kompakt beror dess funktion på samordnad prestanda mellan den magnetiska kärnan, primärlindningen, sekundärlindningen, isoleringssystem och kylmedium.

1. Mellanspänningsingång

Elektrisk energi kommer från ett överliggande distributionsnät och kommer in i transformatorns primärlindning. Den exakta in- och utspänningskonfigurationen beror på projektkraven och tillämpliga verktygsstandarder.

2. Generering av magnetfält

Växelström som flyter genom primärlindningen skapar ett föränderligt magnetfält i transformatorns kärna. Kornorienterat elektriskt stål används ofta i distributionstransformatorkärnor eftersom dess magnetiska egenskaper hjälper till att kontrollera kärnförlusterna.

3. Spänningstransformation

Det föränderliga magnetfältet inducerar spänning i sekundärlindningen. Varvförhållandet mellan primär- och sekundärlindningarna bestämmer spänningstransformationsförhållandet, vilket gör att mellanspänningsförsörjningen kan reduceras till en användbar lägre spänning.

4. Lågspänningsleverans

Den omvandlade elen levereras sedan till anslutna laster genom lågspänningsdistributionsnätet. Korrekt transformatordimensionering hjälper till att upprätthålla acceptabla driftsförhållanden samtidigt som man undviker onödiga kapacitets- och energiförluster.

Var används en 37,5KVA stolpmonterad transformator?

Kapaciteten på 37,5KVA är särskilt relevant för distributionssystem med lågt till måttligt elbehov. Typiska applikationer inkluderar:

• Bostadsdistribution:Försörjning av bostäder, bostadskluster på landsbygden och små samhällen.
• Elektrifiering på landsbygden:Stödja nätverksutbyggnad i områden där overheaddistribution används i stor utsträckning.
• Jordbruksanläggningar:Tillhandahåller ström till bevattningspumpar, gårdsbyggnader, boskapsanläggningar och växthusutrustning.
• Små kommersiella byggnader:Stöd till butiker, kontor, verkstäder, lager och liknande lokaler.
• Lätt industriell belastning:Levererar mindre bearbetningsanläggningar och underhållsverkstäder med måttlig efterfrågan.
• Tillfälliga projekt:Tillhandahåller elektrisk distribution utomhus för utvalda konstruktions- eller ingenjörsapplikationer.

Innan en transformator specificeras bör ingenjörer beräkna faktisk och förväntad lastbehov istället för att välja utrustning enbart enligt den nominella kapaciteten.

Vilka är de viktigaste egenskaperna hos en 37,5KVA stolpmonterad transformator?

Flera konstruktions- och prestandaegenskaper påverkar lämpligheten av en stolpmonterad transformator för ett utomhusdistributionsprojekt.

För upphandlingsteam bör dessa egenskaper utvärderas tillsammans med erforderligt spänningsförhållande, frekvens, faskonfiguration, isoleringsnivå, miljöförhållanden, tillämpliga standarder och specifikationer för utrustning.

Hur tillverkas transformatorn?

Tillverkningskvalitet har ett direkt samband med transformatorns tillförlitlighet. För en 37,5KVA stolpmonterad enhet involverar produktionsprocessen flera kontrollerade steg snarare än att bara montera en tank, kärna och lindningar.

Kärntillverkning

Kärnan är tillverkad av elektriska stålplåtar som skärs till kontrollerade dimensioner och sätts samman till en magnetisk krets. Korrekt stapling, fogarrangemang, yttillstånd och klämtryck hjälper till att kontrollera magnetiska förluster och mekanisk stabilitet.

Precisionslindning

Lindningssteget bestämmer viktiga elektriska och mekaniska egenskaper. Guangbians produktinformation specificerar rena kopparlindningar för dess 37,5KVA-enhet. Ledarstorleken, antalet varv, lindningsspänningen, skiktarrangemanget och isoleringssystemet måste alla kontrolleras noggrant.

Efter lindning kan vakuumimpregnering hjälpa isoleringsmaterial att penetrera utrymmen i spolen och förbättra mekanisk fixering, dielektrisk prestanda och värmeöverföring.

Kärna och spolemontering

De färdiga spolarna är sammansatta med transformatorns kärna, isoleringskomponenter och elektriska anslutningar. Lämpliga avstånd mellan spänningssatta komponenter är avgörande för isoleringsprestanda och säker drift.

Tankmontering

Den aktiva delen är installerad inuti transformatortanken och nedsänkt i isoleringsolja. Oljan fungerar både som ett elektriskt isoleringsmedium och som ett kylmedium. Guangbians publicerade tillverkningsinformation anger att mineralisoleringsolja dehydreras och avgasas före fyllning, medan tanksvetsar inspekteras för integritet.

Vilka tester bör köpare överväga?

Fabrikstestning är en viktig del av transformatoranskaffning eftersom elektrisk prestanda inte kan utvärderas tillförlitligt utifrån enbart utseende. Enligt Guangbians publicerade produktinformation genomgår dess 37,5KVA-enhet flera tester före leverans.

• No-load test:Kontrollerar kärnrelaterad ström och förluster under tomgångsförhållanden.
• Belastningstestning:Utvärderar lastförluster och temperaturhöjningsprestanda under nominella driftsförhållanden.
• Tål spänningstestning:Verifierar isoleringsförmåga mot specificerade effekt-frekvenstestspänningar.
• Impulsspänningstestning:Hjälper till att bedöma isoleringssystemets förmåga att motstå transienta överspänningsförhållanden.
• Isolerande oljetestning:Utvärderar egenskaper som genombrottsspänning och fuktrelaterade egenskaper.
• DC-resistansmätning:Hjälper till att identifiera avvikelser i lindningsmotstånd och elektriska anslutningar.

För projektupphandling bör köpare begära den tillämpliga testrapporten och bekräfta att testkraven överensstämmer med destinationslandets standarder och det lokala företagets tekniska specifikation.

Varför välja en stolpmonterad distributionstransformator?

Stolpmonterade transformatorer är särskilt praktiska där distributionsnätet redan är beroende av luftledare. Deras förhöjda konfiguration kan erbjuda flera tekniska och infrastrukturfördelar.

• Effektiv användning av utrymmet:Transformatorn kräver inte ett stort installationsområde på marknivå.
• Kompatibilitet med overheadnätverk:Konfigurationen ansluter naturligt till överliggande distributionsledningar.
• Minskade civilrättsliga krav:Jämfört med vissa markinstallationer kan färre dedikerade markkonstruktioner krävas.
• Praktisk utbyggnad på landsbygden:Konfigurationen är lämplig för att utöka distributionsnätverk över spridda samhällen.
• Lämplighet utomhus:Väderbeständig konstruktion stödjer utsatta driftsförhållanden.
• Tillgängligt underhåll:Verktygspersonal kan inspektera och serva utrustningen med hjälp av lämpliga säkerhetsprocedurer.

Installationen måste dock alltid följa lokala elektriska föreskrifter, krav på polbelastning, spelrum, jordningsregler, skyddskrav och förfaranden för allmännyttan. Transformatorval bör därför integreras i den övergripande distributionsdesignen snarare än behandlas som ett isolerat inköpsbeslut.

Hur ska köpare välja rätt transformator?

Att välja en 37,5KVA transformator innebär mer än att bekräfta KVA-numret. Inköpsingenjörer bör granska de fullständiga el- och miljökraven innan de gör en beställning.

1. Bekräfta belastningen:Beräkna nuvarande efterfrågan och rimlig framtida tillväxt.
2. Bekräfta spänningskrav:Ange primär- och sekundärspänningar enligt distributionssystemet.
3. Kontrollera faskonfigurationen:Bestäm om projektet kräver enfas- eller trefasutrustning.
4. Granskningsfrekvens:Bekräfta kompatibilitet med det lokala elnätets frekvens.
5. Utvärdera installationsförhållandena:Tänk på omgivningstemperatur, höjd, luftfuktighet, föroreningar, vind och exponering.
6. Verifiera skyddskrav:Koordinera säkringar, överspänningsskydd, jordning och annan skyddsutrustning.
7. Begär teknisk dokumentation:Granska ritningar, namnskyltinformation, testrapporter och tillämpliga standarder.
8. Bedöm leverantörens förmåga:Tänk på tillverkningserfarenhet, inspektionsprocedurer, spårbarhet, leveransförmåga och support efter försäljning.

En pålitlig transformatorleverantör bör kunna diskutera dessa parametrar före produktion så att den slutliga konfigurationen matchar det faktiska projektet snarare än att förlita sig på en generisk specifikation.

Vanliga frågor

Vad betyder 37,5KVA på en transformator?

37,5KVA är transformatorns märkta skenbara effektkapacitet. Den indikerar den elektriska belastningskapaciteten under de specificerade driftsförhållandena och bör beaktas tillsammans med spänning, effektfaktor, omgivningsförhållanden och tillämpliga designkrav.

Var kan en 37,5KVA stolpmonterad transformator installeras?

Den kan användas i lämpliga överliggande distributionssystem som betjänar bostadssamhällen, landsbygdsområden, gårdar, små kommersiella anläggningar, lätta industrianläggningar och utvalda tillfälliga kraftprojekt.

Varför är kopparlindningar viktiga?

Koppar erbjuder hög elektrisk ledningsförmåga och goda mekaniska egenskaper för transformatorlindningar. Korrekt ledarstorlek och kontrollerad lindningsspänning är också väsentliga, så lindningsmaterial bör inte utvärderas oberoende av den fullständiga lindningskonstruktionen.

Är en stolpmonterad transformator lämplig för varje projekt?

Nej. Lämpligheten beror på belastningskrav, spänningsnivåer, nätverkskonfiguration, installationsmiljö, nätstandarder, belastningskapacitet på stolp, säkerhetsavstånd och lokala elektriska föreskrifter. En kvalificerad elektriker bör bekräfta den slutliga specifikationen.

Vad ska jag begära från en transformatortillverkare?

Köpare bör överväga att begära tekniska ritningar, namnskyltdata, rutintestdokumentation, tillämpliga standarder, installationsinformation, garantivillkor, förpackningsdetaljer och leveransspecifikationer. För projektupphandling kan också spårbarhet och dokumenterad fabriksprovning vara värdefull.

Slutsats

En 37,5KVA stolpmonterad transformator ger ett praktiskt sätt att trappa ner mellanspänningselektriciteten för applikationer med måttlig belastning samtidigt som man effektivt utnyttjar overhead-infrastrukturen. Dess prestanda beror på det kompletta tekniska systemet, inklusive kärnkonstruktion, kopparlindningskvalitet, isolering, kylning, tankintegritet, fabrikstestning och korrekt installation. Guangbian tillverkar stolpmonterade transformatorer i Kina och stödjer globala köpare med fabriksdirekta inköp och transformatorlösningar. Om du planerar ett elektrifieringsprojekt på landsbygden, ett allmännyttigt distributionssystem, ett kraftnät för jordbruket eller en kommersiell tillämpning,kontakta ossför att diskutera erforderlig spänning, kapacitet, installationsförhållanden, testkrav och anpassad transformatorlösning för ditt projekt.
