150KVA torr typ isolationstransformator

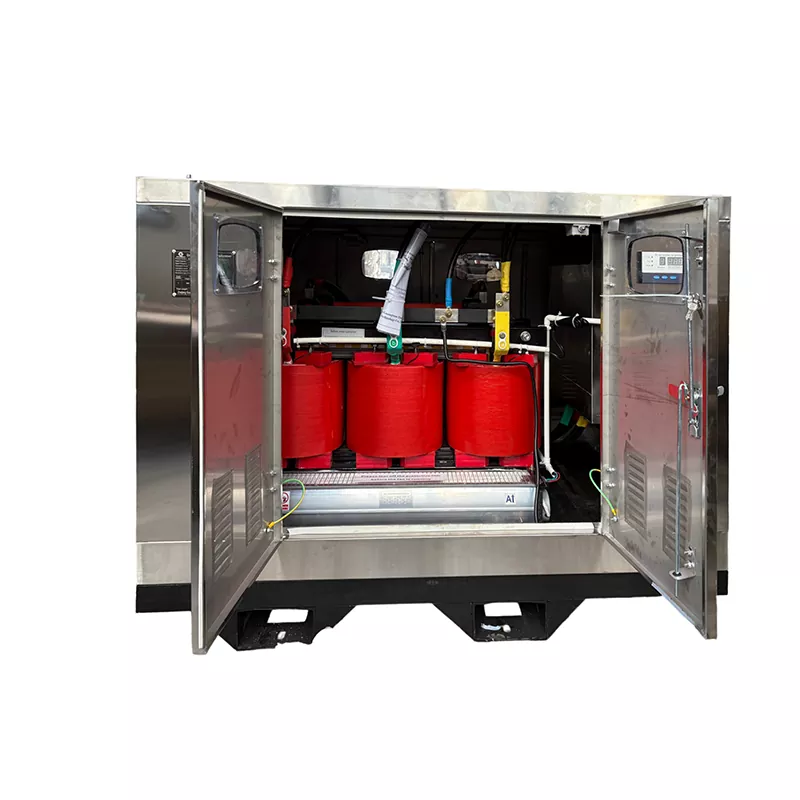

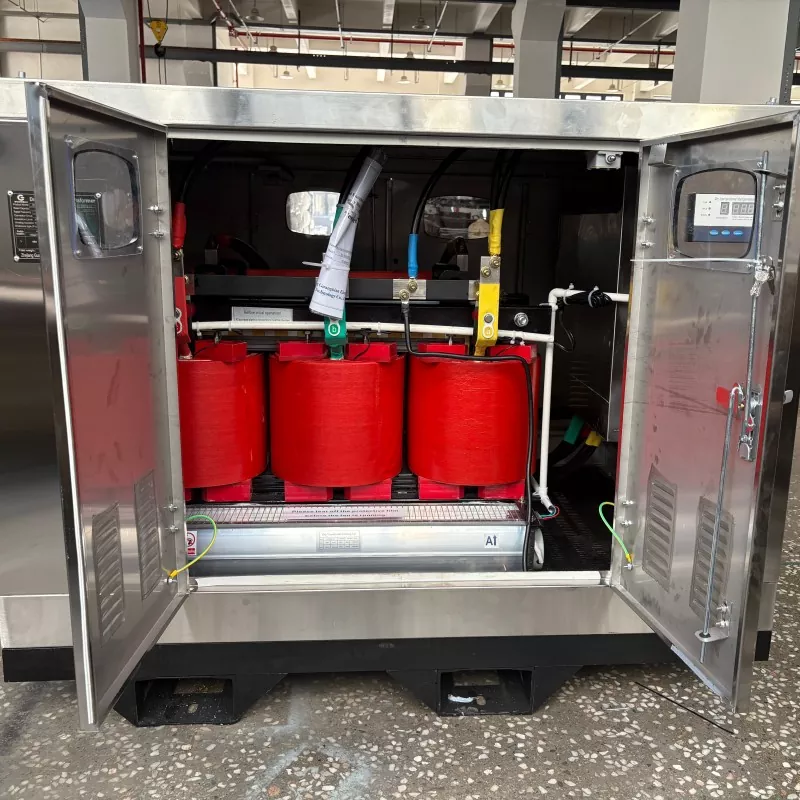

GUANGBIAN tillverkar denna 150KVA torrtypsisolationstransformator för applikationer som kräver elektrisk isolering och lågspänningsdistribution. Enheten som visas här byggdes för ett byggprojekt i Saudiarabien och är konfigurerad med en kapsling av rostfritt stål, IP43-skydd, fulla kopparlindningar, Delta-Star (Δ-Y) anslutning, automatisk fläktkylning och ytterligare två MCCB:er.

Lågspänningssidan ger 400V trefas och 230V enfasström. Detta gör att trefas anläggningsutrustning och enfas hjälplaster kan försörjas från samma transformator, beroende på platsens lastberäkning och elektriska distributionsdesign.

Konfiguration för 400V och 230V belastningar

400V trefasförsörjningen kan användas för utrustning som kranar, betongblandare, svetsmaskiner, pumpar och andra trefasmaskiner. 230V-matningen är lämplig för belysning, kontorsutrustning, bärbara verktyg, luftkonditioneringsenheter och andra enfasbelastningar.

För en byggarbetsplats kan användningen av en transformator för båda typerna av laster förenkla distributionsarrangemanget. Märkningen på 150 kVA betyder dock inte att varje ansluten last kan arbeta samtidigt med full effekt på märkskylten. Val av transformator bör ta hänsyn till platsens maximala behov, motorns startström, belastningsfaktor, effektfaktor och den förväntade kombinationen av belastningar.

Transformatorn använder fulla kopparlindningar. Koppar har lägre elektrisk resistivitet än aluminium, så ledarförluster kan kontrolleras genom lämplig ledarstorlek och lindningsdesign. För installationer i varma klimat är lindningsmaterialet endast en del av den termiska designen; omgivningstemperatur, isoleringssystem, ventilation, belastning och kylningsmetod måste också beaktas.

Delta-Star (Δ-Y) anslutningen används för primär- och sekundärlindningarna. Den stjärnanslutna lågspänningssidan ger en neutralpunkt för 230V enfasförsörjningen, medan deltalindningen ger en väg för tredubbla övertonsströmmar att cirkulera i lindningen. Det neutrala jordningsarrangemanget bör följa projektets elektriska design och tillämpliga lokala krav.

Kylning och kapsling

Temperatursensorer används för att övervaka lindningstemperaturen. När den förinställda temperaturen uppnås börjar de automatiska kylfläktarna att öka värmeavledningen. Detta är användbart för installationer där belastningen ändras under drift eller där omgivningstemperaturen är relativt hög.

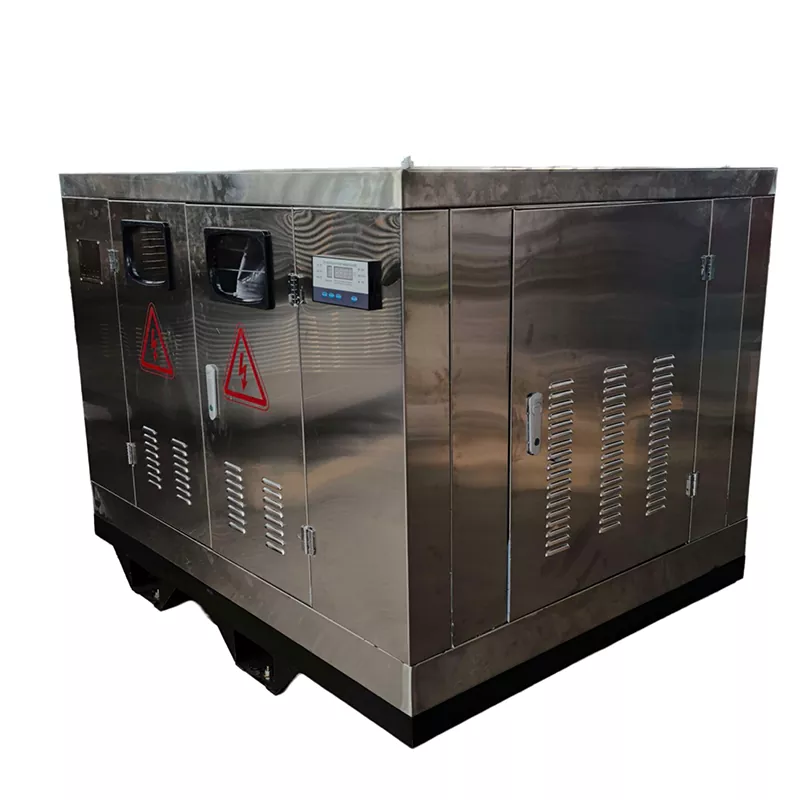

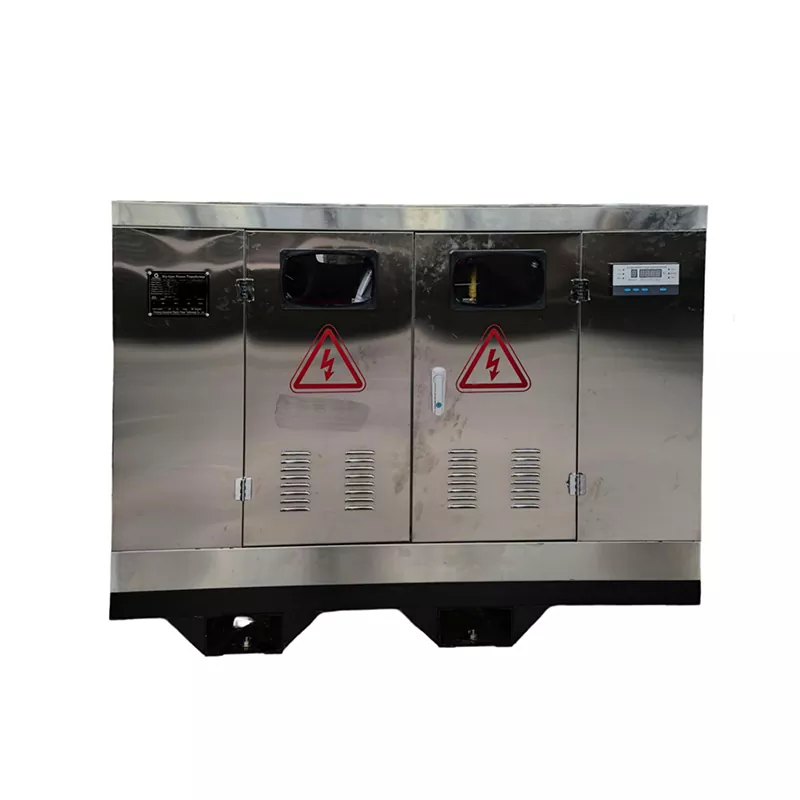

Kapslingen är tillverkad av rostfritt stål och har en IP43-klassning. Enligt IEC 60529 indikerar den första siffran i IP43 skydd mot fasta främmande föremål större än 1 mm, medan den andra siffran indikerar skydd mot vattenstänk under de förhållanden som specificeras för IPX3. Klassificeringen ger skydd för den avsedda installationsmiljön men ska inte tolkas som helt dammtät eller vattentät.

För utomhus eller delvis utsatta byggarbetsplatser bör installationen fortfarande ge lämpligt skydd mot direkt kraftigt regn, stående vatten, överdriven dammansamling och andra förhållanden utanför kapslingens specificerade skyddsnivå.

Tekniska detaljer och projektval

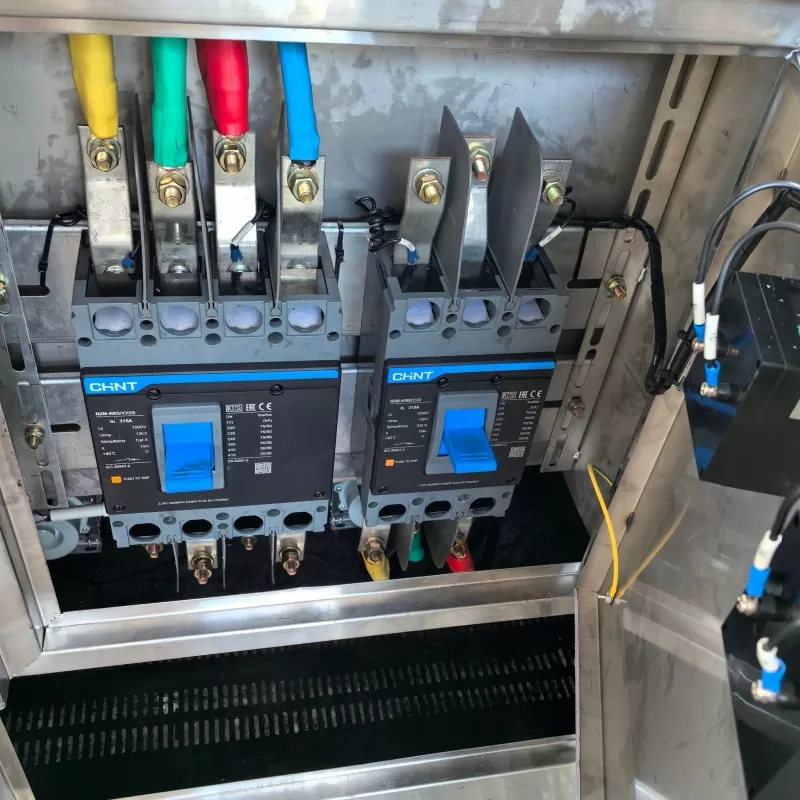

De två extra MCCB:erna ger separat nedströms kretsskydd och isolering. Deras klassificering bör väljas i enlighet med ansluten utrustning, kabelstorlek, förväntad ström och skyddskoordinationskrav. De är särskilt användbara där olika grupper av konstruktionslaster behöver anslutas till transformatorn.

Före produktion bör den erforderliga inspänningen, utspänningen, frekvensen, faskonfigurationen, belastningstyp, omgivningstemperatur, krav på hölje, jordningsarrangemang och tillämplig elektrisk standard bekräftas. Motordriven utrustning bör också identifieras eftersom startström kan påverka transformatorns dimensionering även när den normala driftbelastningen verkar ligga inom 150 kVA.

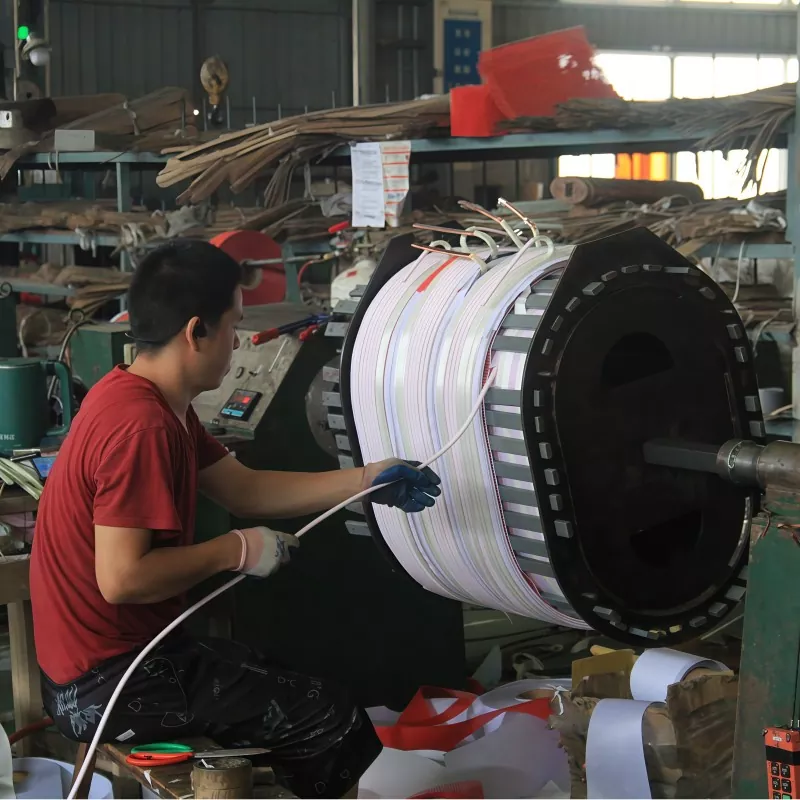

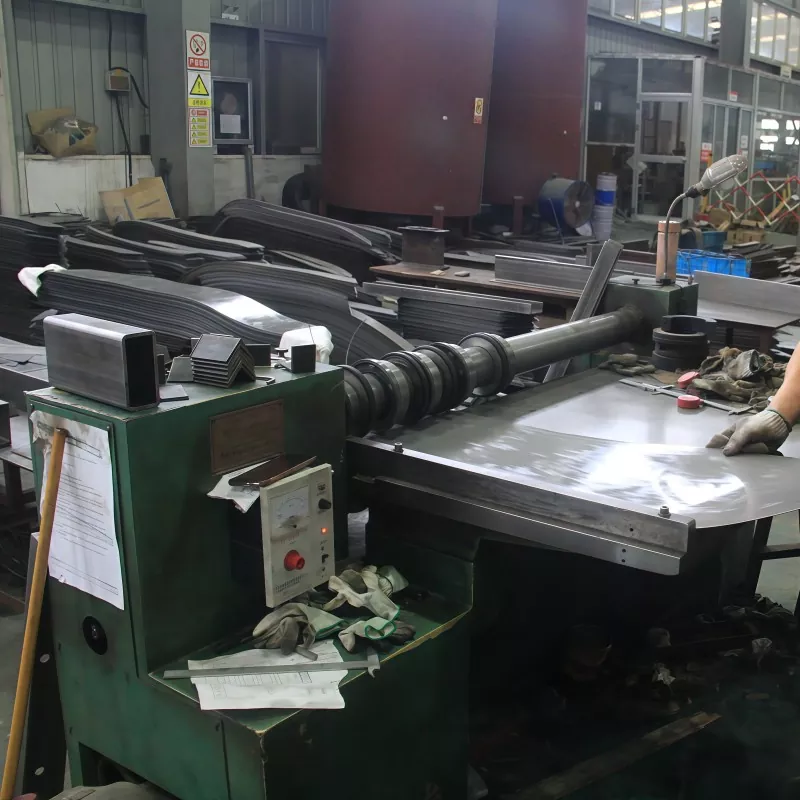

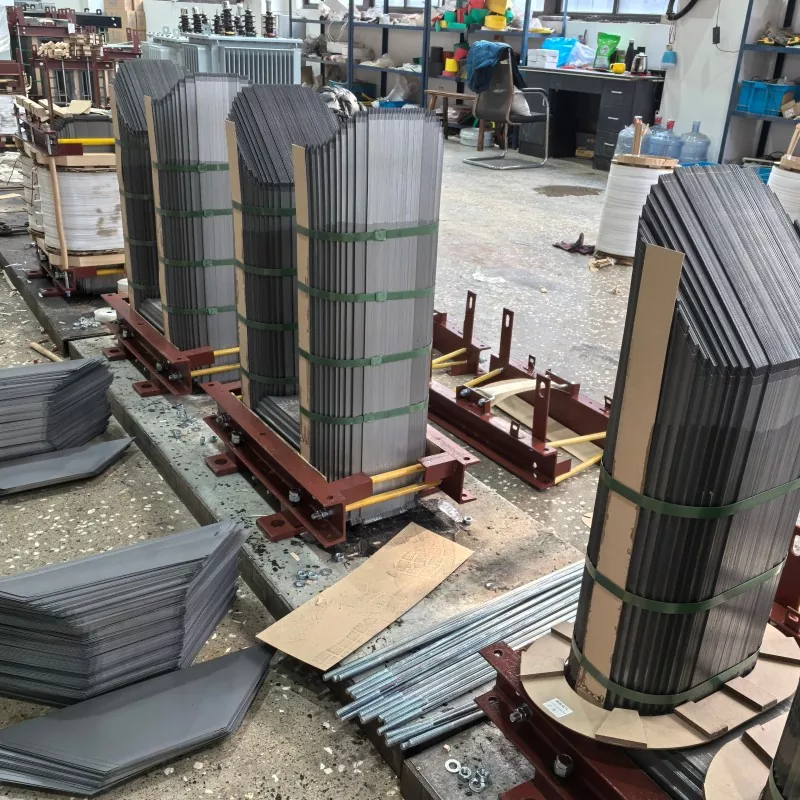

Tillverkning, testning och anpassning

GUANGBIAN tillverkar 150KVA torrtyp isolationstransformator enligt den elektriska specifikationen för varje projekt. För denna konfiguration inkluderar huvudkraven 150 kVA-kapaciteten, 400V/230V sekundärfördelning, kopparlindningar, Delta-Star-anslutning, IP43-kapsling, automatisk fläktkylning och ytterligare MCCB:er.

Andra specifikationer kan ändras vid behov, inklusive in- och utspänning, frekvens, lindningsarrangemang, höljesdesign, kylmetod och skyddskonfiguration. Den slutliga designen baseras på det elektriska systemet och installationsförhållandena snarare än att använda samma konfiguration för varje projekt.

Fabriksprovning utförs enligt överenskommen teknisk specifikation och gällande standard. Testprotokoll och tredjepartsbesiktning kan ordnas när projektet kräver det.

FAQ

Vad är utgångsspänningen på denna transformator?

Denna konfiguration ger 400V trefas och 230V enfasutgång. Andra spänningskombinationer kan tillverkas enligt projektets krav.

Kan 400V och 230V laster försörjas av samma transformator?

Ja. Delta-Star-anslutningen ger en trefas sekundär matning och en neutral punkt för enfasfördelning. De anslutna lasterna måste vara korrekt fördelade och hålla sig inom transformatorns märkkapacitet.

Hur styrs kylfläkten?

Lindningstemperatursensorer övervakar driftstemperaturen. När den förinställda temperaturen uppnåtts startar styrsystemet kylfläktarna. Reglertemperaturen ställs in enligt transformatorns termiska design.

Vad betyder IP43?

IP43 indikerar skydd mot fasta främmande föremål större än 1 mm och skydd mot vattenstänk under IPX3-testförhållanden. Det är inte ett helt damm- eller vattentätt hölje.

Är 150 kVA lämplig för en byggarbetsplats?

Det beror på den faktiska belastningen. Beräkningen bör inkludera normal driftström samt motorstartström, svetsbelastningar, samtidig drift och andra tillfälliga toppbelastningar. Transformatorkapaciteten bör bekräftas från projektets lastschema snarare än från enbart antalet anslutna maskiner.

Kan transformatorn göras enligt andra specifikationer?

Ja. In- och utspänning, frekvens, anslutningskonfiguration, kapsling, kylning och skyddskrav kan specificeras enligt projektet. Den fullständiga elektriska specifikationen bör bekräftas före produktion.
