Artikelsammanfattning:En korrekt konfigurerad isoleringstransformator kan förbättra kraftdistributionssäkerhet, spänningsanpassning och utrustningsskydd i kommersiella och industriella elektriska system. De50KVA torr typ isolationstransformator med MCCBkombinerar transformatorisolering, spänningsomvandling, integrerat brytarskydd och praktiska installationsfunktioner i en kompakt lösning. Med en trefasingång på 415V, 220V trefas fyrtrådsutgång, kopparlindningar, klass F-isolering, spänningsuttag i fem lägen, IP23-skydd och integrerade MCCB:er är denna konfiguration designad för applikationer där tillförlitlig strömförsörjning och förenklad installation är viktiga.
Innehållsförteckning
Varför är en isoleringstransformator av torr typ viktig?
Hur förbättrar MCCB transformatorskyddet?
Vilka är de viktigaste specifikationerna?
Hur förbättrar lindningskopplaren med fem positioner spänningsanpassningsförmågan?
Hur förenklar den integrerade designen installationen?
Var kan en 50KVA isolationstransformator användas?
Hur verifieras transformatorkvaliteten före leverans?
Vad bör köpare kontrollera innan de beställer?
Varför välja denna transformatorkonfiguration?
Varför är en isoleringstransformator av torr typ viktig?
Elektrisk utrustning fungerar inte alltid under idealiska strömförhållanden. Spänningsskillnader mellan elnätet och nedströmsutrustning, elektriska störningar och behovet av galvanisk isolering kan alla påverka systemets tillförlitlighet. En isoleringstransformator av torr typ ger ett praktiskt sätt att anpassa spänningen samtidigt som den skapar elektrisk separation mellan primär- och sekundärkretsen.

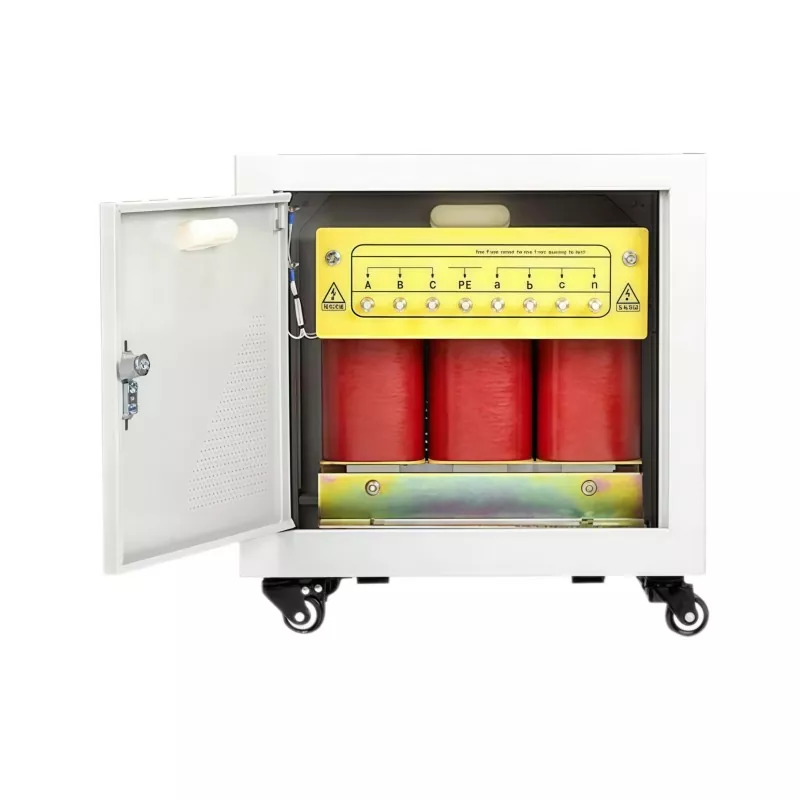

De50KVA torr typ isolationstransformator med MCCBfrånGUANGBIANär designad kring en 415V AC trefasingång och en 220V trefas fyrtrådsutgång. Detta gör enheten lämplig för applikationer som kräver en kontrollerad 220V trefasförsörjning från en trefaskälla med högre spänning.
Till skillnad från oljenedsänkta transformatorer använder torr typ inte isoleringsolja som sitt primära kyl- och isoleringsmedium. Detta kan göra dem attraktiva för elrum inomhus, kommersiella anläggningar, tillverkningsmiljöer och andra platser där en ren och relativt enkel installation är att föredra.
Hur förbättrar MCCB transformatorskyddet?
En av de mest praktiska funktionerna i denna transformatorkonfiguration är integrationen av kretsbrytare i formgjuten hölje (MCCB). Istället för att behandla transformatorn och skyddsutrustningen som helt separata komponenter, integrerar konstruktionen skyddsanordningarna i transformatorhöljet.
Enheten använder MCCB på ingångs- och utgångssidan. Ingångssidobrytaren är ansluten till 415V-matningen, medan utgångsskyddet är anordnat för den trefasiga fyrtrådiga sekundärkretsen.
Detta integrerade tillvägagångssätt kan ge flera praktiska fördelar:
- Minskar behovet av ytterligare extern skyddsutrustning.
- Hjälper till att förenkla inkommande och utgående kabelanslutningar.
- Ger överströms- och kortslutningsskydd för tillhörande kretsar.
- Skapar en mer organiserad transformatorinstallation.
- Kan minska ledningar och installationsarbete på projektplatsen.
- Tillåter att transformatorn och skyddsanordningarna konfigureras som en koordinerad enhet.
För industriella köpare är dessa detaljer viktiga eftersom installationens komplexitet kan påverka projekttid, arbetskraftskrav och driftsättningseffektivitet.
Vilka är de viktigaste specifikationerna?
Det är viktigt att förstå den elektriska konfigurationen innan du väljer en transformator. Följande tabell sammanfattar huvudspecifikationerna för denna 50KVA-konfiguration.
| Parameter | Specifikation |
|---|---|
| Nominell kapacitet | 50 KVA |
| Fas | 3 Fas |
| Ingångsspänning | 415V AC, 3-fas |
| Utspänning | 220V, 3 Fas 4 Ledare |
| Tryck på Positioner | 380V / 400V / 415V / 430V / 450V |
| Frekvens | 50 Hz |
| Lindningsmaterial | Koppar |
| Isoleringsklass | Klass F |
| Slingrande temperaturökning | ≤100°C |
| Bullernivå | <60dB vid 1 meter |
| Kapslingsskydd | IP23, Ventilerad |
| Kapslingsmaterial | Rostfritt stål |
| Skydd | MCCB på ingångs- och utgångssidor |
| Övervakning | Monterad voltmeter |
Kombinationen av dessa specifikationer gör transformatorn lämplig för projekt där spänningsomvandling, elektrisk isolering och integrerat skydd måste betraktas tillsammans snarare än att köpas som orelaterade komponenter.
Hur förbättrar lindningskopplaren med fem positioner spänningsanpassningsförmågan?
Den faktiska nätspänningen kan variera mellan platser och driftsförhållanden. En transformator konstruerad kring endast en fast primärspänning kan därför kräva ytterligare hänsyn när den installeras i ett område där matningsspänningen skiljer sig från det nominella värdet.
Denna modell har fem primära spänningsuttagspositioner:380V, 400V, 415V, 430V och 450V. Tappkopplaren ger installationsteamet större flexibilitet när transformatorn ska anpassas till tillgänglig försörjning.
Till exempel, när de faktiska matningsförhållandena skiljer sig från standard 415V-ingången, kan ett lämpligt uttag väljas för att bibehålla den avsedda sekundära spänningen. Denna funktion är särskilt användbar för projekt där matningsspänningsförhållanden måste beaktas vid val av transformator.
Emellertid är lindningskopplaren en strömlös typ. Transformatorn måste vara helt avstängd innan kranens läge ändras. Den får aldrig justeras medan transformatorn är strömsatt.
Hur förenklar den integrerade designen installationen?
Transformatorinstallation handlar inte bara om elektriska specifikationer. Kabeldragning, skyddsutrustning, tillgänglighet, kapslingskonstruktion och driftsättning kan alla påverka det slutliga projektresultatet.
Den integrerade MCCB-konfigurationen minskar mängden separat utrustning som annars kan behövas runt transformatorn. Fabriksanslutningar mellan transformatorn och dess skyddsbrytare kan också bidra till att minska mängden fältledningar som krävs under installationen.
Den rostfria kapslingen är ventilerad och klassad IP23. Enheten använder också låsbara svängbara hjul med bromsar, vilket kan göra positionering och rörelse bekvämare under installations- eller underhållsaktiviteter.
En frontmonterad voltmeter ger ett enkelt sätt att observera spänningen i lågspänningsfacket. Detta är användbart under idrifttagning och rutininspektion eftersom operatörer kan kontrollera den indikerade spänningen utan att behöva en separat extern mätarrangemang.
Var kan en 50KVA isolationstransformator användas?
En kapacitet på 50KVA är lämplig för många medelstora elektriska applikationer där en kontrollerad trefasförsörjning krävs. Verklig lämplighet bör alltid bekräftas mot den anslutna lasten, startström, arbetscykel, miljöförhållanden och lokala elektriska krav.
Typiska applikationsmiljöer kan inkludera:
- Industriella produktionsanläggningar
- Kommersiella byggnader
- Fabriks elektriska rum
- Automation och styrsystem
- Maskiner strömförsörjning
- Utrustning som kräver elektrisk isolering
- Verkstäder och bearbetningsanläggningar
- Elektriska distributionssystem som kräver 415V-till-220V-konvertering
För projekt med känslig utrustning bör transformatorn utvärderas som en del av det kompletta kraftfördelningssystemet snarare än betraktas som en isolerad komponent.
Hur verifieras transformatorkvaliteten före leverans?
Transformatorprestanda beror starkt på lindningskvalitet, isoleringsintegritet, elektriskt förhållande noggrannhet och övergripande tillverkningskonsistens. Av denna anledning bör testning vara en viktig del av leverantörsutvärderingen.
Enligt produktinformationen använder GUANGBIAN en integrerad transformatortestbänk före leverans. Testprocessen inkluderar kontroller relaterade till lindningsresistans, varvförhållande, isolationsresistans, tomgångsförluster och spänningsreglering.
Tillverkningsprocessen följer också IEC-baserade testkrav för levererade enheter. En dokumenterad testmetod ger köpare användbara tekniska bevis när de granskar utrustning före installation.
För skräddarsydda beställningar kan köpare även diskutera besiktningskrav och projektspecifika specifikationer med tillverkaren innan produktion. Detta är särskilt viktigt när transformatorn måste uppfylla en speciell installationsmiljö eller elektrisk systemkonfiguration.
Vad bör köpare kontrollera innan de beställer?
Att välja en transformator endast baserat på dess KVA-klassificering kan leda till en olämplig konfiguration. Upphandlingsteam bör granska de fullständiga elektriska och mekaniska kraven innan de bekräftar en beställning.
Viktiga punkter att verifiera inkluderar:
- Primär spänning:Bekräfta tillgänglig matningsspänning och faskonfiguration.
- Sekundär spänning:Kontrollera att utspänningen matchar den anslutna utrustningen.
- Lastkapacitet:Beräkna den förväntade kontinuerliga belastningen och toppbelastningen istället för att endast förlita dig på nominella utrustningsvärden.
- Frekvens:Bekräfta om projektet kräver 50Hz, 60Hz eller en annan frekvens.
- Skydd:Kontrollera MCCB-specifikationerna och avgör om ytterligare skydd uppströms eller nedströms krävs enligt lokala bestämmelser.
- Installationsmiljö:Kontrollera om IP23-skyddet är tillräckligt för den avsedda platsen.
- Spänningsjustering:Överväg om en lindningskopplare med flera lägen är fördelaktig för de lokala nätförhållandena.
- Dokumentation:Begär tekniska ritningar, testrapporter, ledningsinformation och andra dokument som krävs för projektgodkännande.
För internationella projekt är det också användbart att klargöra fraktdimensioner, förpackning, installationskrav, tillämpliga standarder och idrifttagningsprocedurer innan produktionen påbörjas.
Vanliga frågor
Kan lindningskopplaren justeras medan transformatorn är i drift?
Nej. lindningskopplaren är av strömlös typ och får endast justeras efter att transformatorn har stängts av helt. Korrekt elektriska säkerhetsprocedurer bör alltid följas innan kranens läge ändras.
Har transformatorn MCCB på båda sidor?
Ja. Denna konfiguration integrerar MCCB i transformatorhöljet, med skydd på ingångs- och utgångssidorna. Det exakta brytararrangemanget bör bekräftas mot projektets elektriska krav innan beställning.
Krävs fortfarande en separat distributionsbox?
I många installationer kan de integrerade MCCB:erna minska behovet av en separat skyddskåpa. Däremot kan lokala elektriska bestämmelser och den övergripande distributionsdesignen kräva ytterligare skydd eller omkopplingsutrustning.
Är denna 50KVA transformator lämplig för utomhusinstallation?
Kapslingen är klassad IP23 och är avsedd för inomhus eller lämpligt täckta platser. För helt exponerade utomhusmiljöer som involverar kraftigt regn, damm eller andra svåra förhållanden kan en högre skyddsnivå för inneslutningen vara lämpligare.
Vilken typ av lindningsmaterial används?
Transformatorn använder kopparlindningar. Koppar är brett vald för transformatorlindningar på grund av dess elektriska ledningsförmåga och lämplighet för pålitlig kraftöverföring.
Kan transformatorn anpassas?
Ja. Transformatorkonfigurationer kan diskuteras i enlighet med projektkrav, inklusive elektriska parametrar, skyddsarrangemang, kraninställningar, kapslingskrav och andra applikationsspecifika överväganden.
Varför välja denna transformatorkonfiguration?
En väldesignad transformator bör göra mer än att konvertera spänning. Den ska passa till det elektriska systemet, förenkla installationen, ge lämpligt skydd och förbli praktisk för långtidsdrift. De50KVA torr typ isolationstransformator med MCCBkombinerar 50KVA trefaskapacitet, 415V-till-220V spänningsomvandling, kopparlindningar, Klass F-isolering, femläges spänningsjustering, integrerade MCCB:er, IP23-konstruktion av rostfritt stål, spänningsövervakning och fabrikstestning i en konstruerad lösning.
För köpare som letar efter en transformatortillverkare i Kina som kan leverera skräddarsydda lösningar för isoleringstransformatorer av torr typ, erbjuder GUANGBIAN ett praktiskt alternativ för projekt som kräver integrerat skydd och applikationsspecifika konfigurationer. Om du utvärderar specifikationer, planerar en ny elinstallation eller jämför transformatorleverantörer, granska 50KVA torrtypsisoleringstransformatorn med MCCB och diskutera dina projektkrav direkt med tillverkaren. För spänningsspecifikationer, MCCB-konfiguration, kapslingskrav, testdokument eller skräddarsydda transformatorlösningar,kontakta ossför att få teknisk vägledning och en lösning anpassad till din applikation.
