Hur kan en 150KVA isoleringstransformator av torr typ förbättra säker och flexibel kraftfördelning

Artikelsammanfattning:En korrekt vald transformator kan göra stor skillnad i kraftdistributionssäkerhet, spänningsomvandling, utrustningskompatibilitet och platstillförlitlighet. De150KVA torr typ isolationstransformatorfrånGUANGBIANär designad för applikationer som kräver elektrisk isolering och lågspänningsdistribution, med en 480V-ingång, 400V trefas och 230V enfasutgång, fulla kopparlindningar, Delta-Star-anslutning, IP43-kapsling av rostfritt stål, automatisk fläktkylning och MCCB-skydd. Den här artikeln förklarar dess konfiguration, arbetsprinciper, tillämpningsscenarier, tekniska överväganden och urvalsfaktorer för industri- och byggprojekt.

Innehållsförteckning

1. Vad är en 150KVA isolationstransformator av torr typ?
2. Vilka är de viktigaste tekniska specifikationerna?
3. Vilka fördelar erbjuder denna transformator?
4. Var kan den användas?
5. Hur ska du välja rätt konfiguration?
6. Hur jämför det med andra transformatoralternativ?
7. Hur tillverkas och testas den?
8. Vanliga frågor
9. Behöver du en anpassad transformatorlösning?

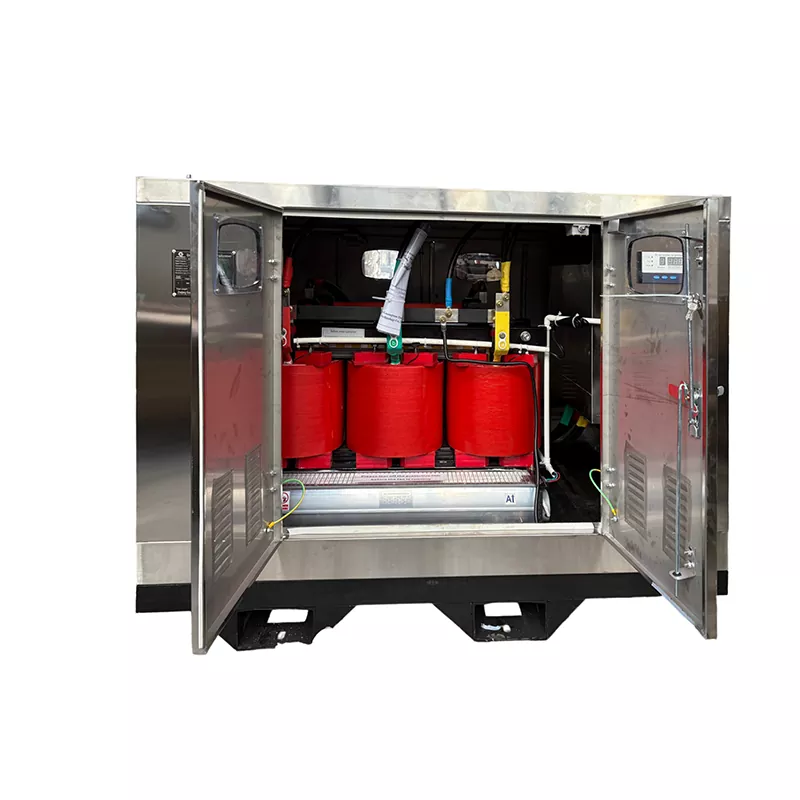

Vad är en 150KVA isolationstransformator av torr typ?

En 150KVA isolationstransformator av torr typ är en trefastransformator designad för att ge elektrisk isolering samtidigt som den omvandlar inkommande ström till en erforderlig lågspänningsdistributionsnivå. Till skillnad från oljenedsänkta transformatorer använder torrtypskonstruktioner solid isolering och luftbaserade kylarrangemang snarare än isolerande olja, vilket gör dem särskilt lämpliga för inomhusinstallationer och utvalda industri- eller byggmiljöer.

GUANGBIAN-konfigurationen använder en480V nätspänningsingångoch tillhandahåller400V trefas och 230V enfasutgång. Dess Delta-Star (Δ-Y) lindningsanslutning gör att sekundärsidan kan ge en neutral punkt för enfasfördelning samtidigt som den stöder trefasbelastningar.

Med en nominell kapacitet på 150 kVA kan transformatorn betjäna en blandning av maskineri och elektriska hjälplaster när platsens faktiska behov, startström, effektfaktor, lastfaktor och samtidig drift har beräknats korrekt.

Vilka är de viktigaste tekniska specifikationerna?

Det är viktigt att förstå den elektriska konfigurationen innan du köper en transformator eftersom spänning, frekvens, fasarrangemang, kapslingsskydd, lindningsmaterial och kylmetod alla påverkar systemkompatibiliteten.

Denna konfiguration är särskilt praktisk när en kraftkälla behöver stödja både trefasmaskiner och enfas extrautrustning. Märkskyltens kapacitet bör dock inte ses som en indikation på att varje ansluten enhet kan arbeta med full märkeffekt samtidigt.

Vilka fördelar erbjuder denna transformator?

Elektrisk isolering för nedströmsbelastningar

Isolering separerar de primära och sekundära elektriska kretsarna genom transformatorkoppling. Detta arrangemang kan hjälpa till att etablera ett kontrollerat nedströms kraftsystem och är användbart i applikationer där elektrisk isolering är en del av den övergripande distributionsdesignen.

Flexibel 400V och 230V distribution

Delta-Star sekundära konfiguration ger både trefas och enfas distributionsmöjligheter. Trefas 400V-ström kan stödja utrustning som pumpar, kranar, svetsmaskiner, betongblandare och andra industriella maskiner, medan 230V-ström kan tjäna belysning, kontorsutrustning, bärbara verktyg, luftkonditioneringsenheter och extra belastningar.

Hela kopparlindningar

Transformatorn använder fulla kopparlindningar. Koppar har relativt låg elektrisk resistivitet, och korrekt designade kopparledare kan hjälpa till att kontrollera lindningsförluster. Faktisk termisk prestanda beror fortfarande på ledarens storlek, transformatordesign, omgivningstemperatur, isoleringssystem, ventilation och belastningsförhållanden.

Automatisk kylhantering

Temperatursensorer övervakar lindningsförhållandena. När den förinställda temperaturen uppnås börjar automatiska fläktar öka värmeavledningen. Detta tillvägagångssätt är användbart för applikationer där elektriska belastningar fluktuerar eller driftstemperaturer kan bli förhöjda.

Integrerat MCCB-skydd

Kretsbrytare i formgjuten hölje finns på inkommande och utgående sidor. Dessa brytare kan ge ytterligare kretsskydd och isolering, medan deras slutliga klassificeringar bör väljas enligt kabelstorlek, anslutna belastningar, förväntad ström och projektets skyddskoordineringskrav.

Var kan den användas?

En kapacitet på 150 kVA är lämplig för många medelstora eldistributionsapplikationer när den beräknade belastningen faller inom transformatorns konstruktionsgränser.

• Byggarbetsplatser:Levererar tillfällig ström till kranar, blandare, pumpar, svetsutrustning, belysning och platskontor.
• Industrianläggningar:Stöder produktionsmaskiner tillsammans med extra enfas elektriska laster.
• Kommersiella faciliteter:Ger isolerad lågspänningsdistribution där den elektriska designen kräver det.
• Tillfälliga kraftsystem:Kan integreras i projektbaserade eldistributionsarrangemang.
• Installationer med blandad last:Stöder både trefasmaskiner och 230V enfasutrustning från samma sekundära system.

För byggprojekt visar Saudiarabiens projektkonfiguration som tillhandahålls av GUANGBIAN hur en kapsling av rostfritt stål, Delta-Star-anslutning, automatisk fläktkylning, kopparlindningar och ytterligare MCCB:er kan integreras i en projektspecifik transformatordesign.

Hur ska du välja rätt konfiguration?

Att välja en transformator bör börja med det elektriska systemet snarare än att bara välja en kVA-klassning. En fullständig teknisk granskning bör omfatta följande faktorer:

1. Beräkna maximal efterfrågan:Identifiera den faktiska driftbelastningen istället för att bara lägga till märkskyltarnas märkningar för varje ansluten enhet.
2. Kontrollera motorns startström:Motorer, kompressorer, pumpar och andra induktiva belastningar kan kräva betydligt högre ström under uppstart.
3. Bekräfta ingångsspänning:Kontrollera att primärspänningen matchar den tillgängliga elförsörjningen.
4. Bekräfta utdatakrav:Bestäm om projektet kräver 400V trefas, 230V enfas eller annan spänningskombination.
5. Verifiera frekvens:Bekräfta om installationen arbetar vid 50 Hz eller 60 Hz.
6. Granska omgivningsförhållanden:Temperatur, ventilation, damm, fukt och installationsplats påverkar termiska krav och krav på inneslutning.
7. Definiera skyddskrav:MCCB-klassificeringar och nedströmsskydd bör samordnas med kablar och ansluten utrustning.
8. Bekräfta jordningsarrangemang:Neutral- och jordningskonfigurationen bör följa projektets elektriska design och tillämpliga lokala föreskrifter.

Dessa överväganden är särskilt viktiga eftersom en transformator kan verka tillräckligt dimensionerad under normala driftsförhållanden men fortfarande uppleva överdriven påfrestning om flera högströmsmotorer startar samtidigt.

Hur jämför det med andra transformatoralternativ?

Valet mellan torr typ och oljesänkt teknik bör baseras på installationsmiljö, kapacitet, spänningskrav, tillämpliga standarder, kylningskrav, tillgängligt utrymme och den övergripande designen av det elektriska systemet.

Hur tillverkas och testas den?

För projektbaserad transformatorupphandling är tillverkningskvalitet bara en del av processen. En korrekt tolkning av kundens elspecifikation är lika viktig.

GUANGBIAN tillverkar transformatorkonfigurationer enligt projektkrav. Beroende på applikationen kan specifikationer som in- och utspänning, frekvens, lindningsarrangemang, kapslingsdesign, kylmetod och skyddskonfiguration justeras.

Produktionsprocessen bör bekräfta de viktigaste elektriska parametrarna innan tillverkningen påbörjas. Fabrikstestning kan sedan utföras enligt överenskommen teknisk specifikation och tillämplig standard, med testprotokoll och tredjepartsbesiktning tillgänglig när projektet kräver det.

Viktig information att lämna när du begär en offert

• Erforderlig kVA-kapacitet
• Primär och sekundär spänning
• 50 Hz eller 60 Hz frekvens
• Enfas eller trefas krav
• Lindningsmaterial preferens
• Krävd anslutningskonfiguration
• Installationsförhållanden inomhus eller utomhus
• Krav på kapslingsskydd
• Kylningskrav
• MCCB eller andra skyddskrav
• Belastningstyp och motorstartegenskaper
• Tillämpliga lokala elektriska standarder

Att tillhandahålla dessa detaljer vid offertstadiet hjälper tillverkaren att utveckla en transformatorkonfiguration som matchar det faktiska projektet snarare än att förlita sig på en generisk standardmodell.

Vanliga frågor

Vad är utspänningen på denna transformator?

Denna konfiguration ger 400V trefas och 230V enfasutgång. Andra spänningskombinationer kan utvecklas enligt projektets krav.

Kan 400V och 230V laster drivas från samma transformator?

Ja. Delta-Star-anslutningen ger en trefas sekundär matning och en neutralpunkt för enfasfördelning. De anslutna lasterna måste vara korrekt balanserade och hålla sig inom transformatorns nominella kapacitet.

Hur fungerar den automatiska kylfläkten?

Temperatursensorer övervakar lindningstemperaturen. När den förinställda temperaturen har uppnåtts aktiverar styrsystemet kylfläktarna för att öka värmeavledningen. Den faktiska reglertemperaturen bör följa transformatorns termiska design.

Vad betyder IP43-skydd?

IP43 indikerar skydd mot fasta främmande föremål större än 1 mm och skydd mot vattenstänk under tillämpliga IPX3-testförhållanden. Det ska inte tolkas som helt damm- eller vattentätt.

Räcker 150 kVA för en byggarbetsplats?

Det beror på platsens beräknade elbehov. Motorns startström, svetsutrustning, samtidig drift, tillfälliga toppbelastningar, effektfaktor och belastningsfaktor bör alla övervägas innan den erforderliga transformatorkapaciteten bekräftas.

Kan transformatorn anpassas?

Ja. In- och utspänning, frekvens, anslutningskonfiguration, kapsling, kylmetod, lindningsarrangemang och skyddskonfiguration kan anpassas enligt projektets elektriska krav.

Behöver du en anpassad transformatorlösning?

Att välja rätt transformator handlar i slutändan om att matcha elektrisk kapacitet, spänningsomvandling, isolering, skydd, kylning och installationsförhållanden till den verkliga driftsmiljön. Med konfigurerbara elektriska specifikationer och projektorienterad tillverkning kan GUANGBIAN stödja kunder som letar efter en praktisk transformatorlösning för industri-, bygg- och andra lågspänningsdistributionsapplikationer. Om du planerar ett nytt projekt eller byter ut en befintlig enhet,kontakta ossmed din spänning, kapacitet, frekvens, belastningstyp och installationskrav för att diskutera en lämplig transformatorkonfiguration och få en projektspecifik offert.
