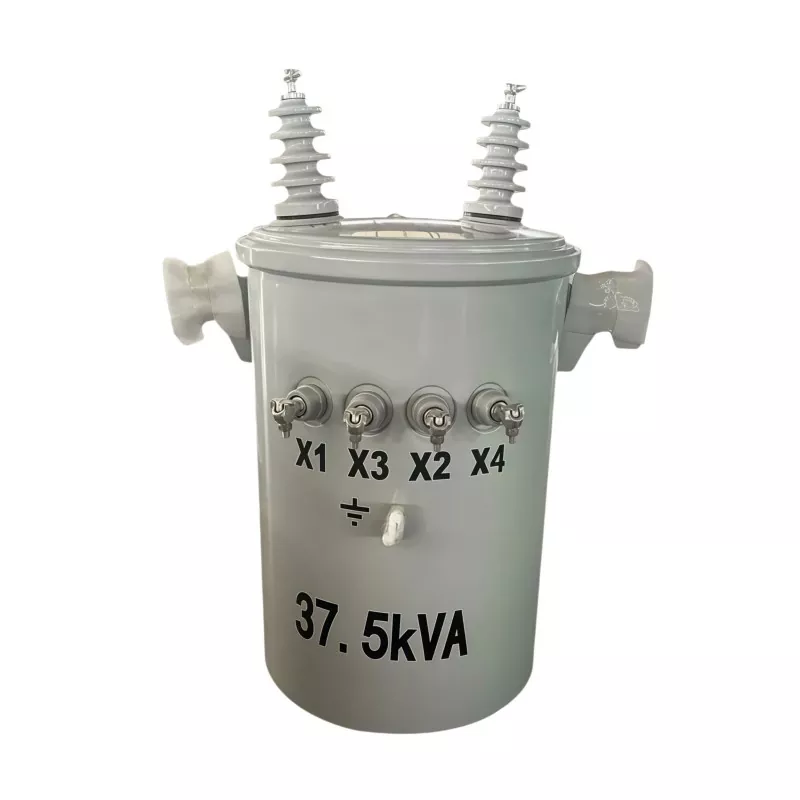

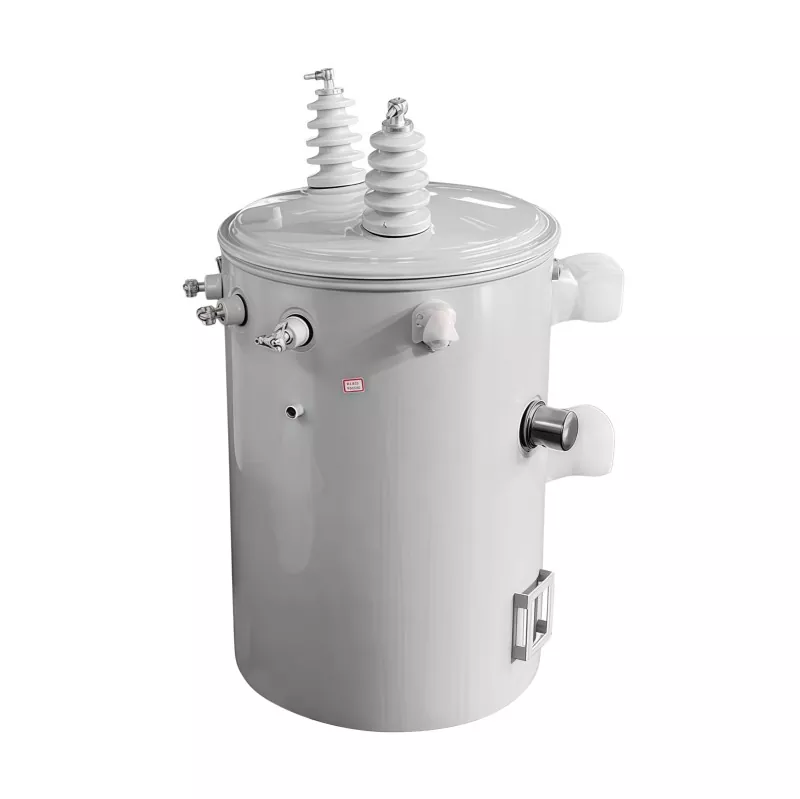

37,5KVA stolpmonterad transformator

En 37,5KVA stolpmonterad transformator är en elektrisk distributionstransformator installerad på elstolpar för att reducera medelspänningselektricitet från kraftledningar till lägre användbar spänning för bostäder, kommersiella, jordbruks- och lätta industriella krafttillämpningar. Med en nominell kapacitet på 37,5 kilovolt-ampere (KVA) används den vanligtvis i överliggande kraftdistributionssystem för att tillhandahålla stabil, effektiv och pålitlig elförsörjning i stads- och landsbygdsområden. Dess kompakta stolpmonterade design hjälper till att spara markutrymme, förenklar installationen och stöder kostnadseffektiva kraftdistributionsnätverk.

Arbetsprincip

En stolpmonterad transformator fungerar baserat på principen om elektromagnetisk induktion.

Högspänningsingång

Medel- eller högspänningselektricitet tillförs primärlindningen genom luftledningar.

Generering av magnetfält

När växelström flyter genom primärlindningen skapar den ett föränderligt magnetfält i transformatorns kärna.

Spänningstransformation

Detta magnetfält inducerar spänning i sekundärlindningen. Baserat på varvförhållandet mellan lindningarna trappas spänningen ner till en lägre användbar nivå.

Stabil utmatning

Den transformerade lågspänningselen levereras sedan till bostads-, kommersiella eller industriella användare med stabil prestanda.

Ansökningar

En 37,5KVA stolpmonterad transformator är designad för distributionssystem med låg till medelstor belastning, som effektivt trappar ned mellanspänningsel till användbar lågspänning för slutanvändare. Det används ofta i följande scenarier:

Eldistribution för bostäder

Idealisk för bostadsområden, hus på landsbygden och små samhällen, vilket ger stabil el för belysning, hushållsapparater och daglig strömförbrukning.

Elektrifieringsprojekt på landsbygden

Används vanligen i utbyggnad av nät på landsbygden och strömförsörjningssystem i avlägsna områden på grund av dess enkla installation och låga underhållskrav.

Jordbrukets kraftsystem

Lämplig för gårdar, bevattningssystem, boskapsanläggningar och växthus, som driver vattenpumpar, motorer och jordbruksmaskiner.

Små kommersiella anläggningar

Används allmänt i små kontor, butiker, bensinstationer, verkstäder och lageranläggningar för stabil kommersiell elförsörjning.

Lätt industriella tillämpningar

Används i små fabriker, bearbetningsverkstäder och underhållsanläggningar med måttlig effektbehov.

Tillfälliga strömförsörjningsprojekt

Vanligt på byggarbetsplatser och tillfälliga utomhustekniska projekt som kräver flexibel och pålitlig kraftdistribution.

Låt oss gå igenom hur GUANGBIAN faktiskt bygger en.

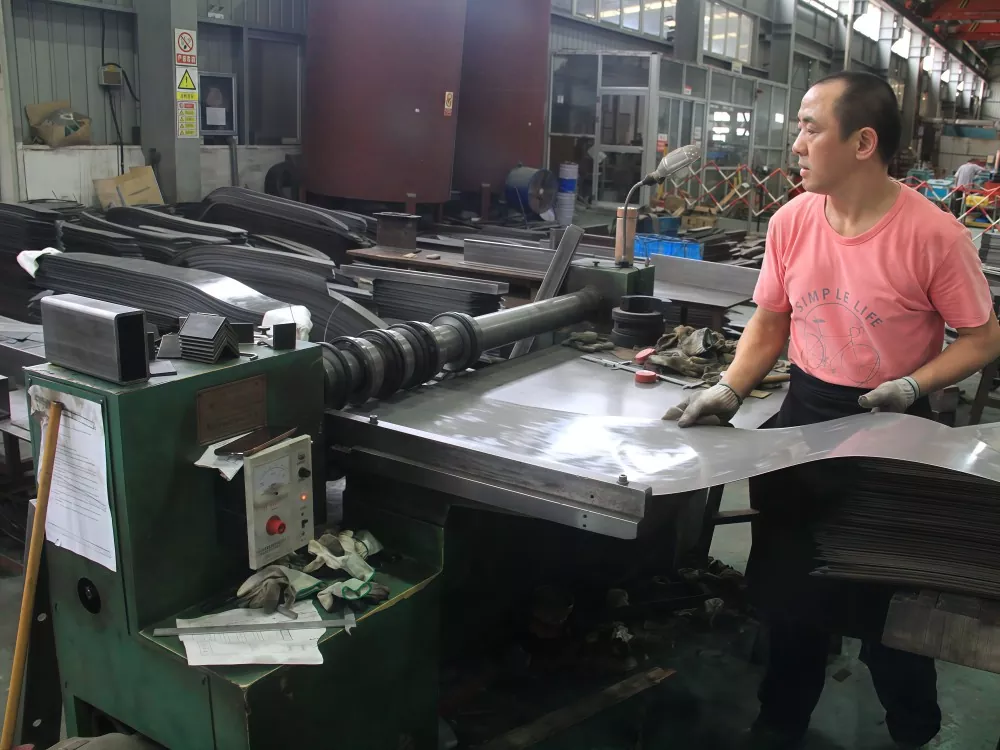

Steg 1: Kärntillverkning

Kärnan börjar med kornorienterat kiselstål. Fantastiska magnetiska egenskaper, men det är skört - du kan inte stämpla det som vanligt stål.

Vi skär arken till specifika dimensioner och staplar dem sedan lager för lager på specialutrustning. Varje lagers fogar är förskjutna från det under, vilket håller luftgap i magnetbanan till ett minimum. När vi väl når måltjockleken kläms hela stapeln tätt och vakuumimpregneras för att låsa allt på plats.

Transformatorns tillverkningsprocess beror på detta steg. Staplingsfaktor, ytans planhet, klämtryck – missa något av dessa, och tomgångsförluster kommer att gå över spec.

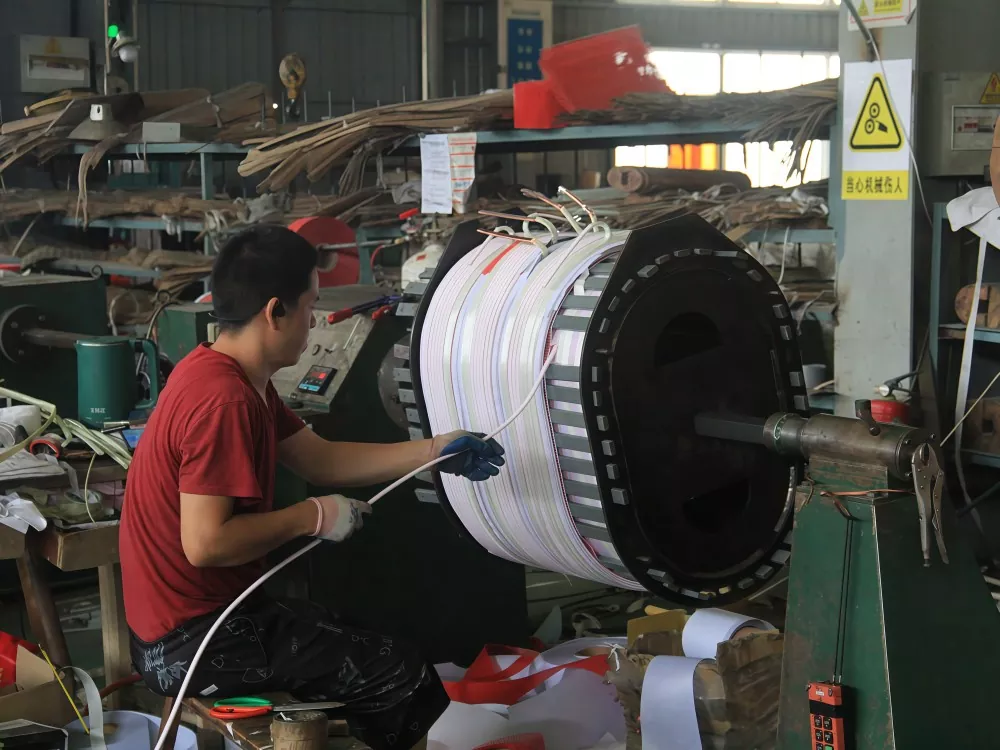

Steg 2: Lindning

Det är här det blir kritiskt. Den slingrande butiken körs med kontrollerad temperatur och luftfuktighet. Operatörer sitter vid lindningsmaskiner och matar koppartråd på spolformaren, varv för sväng och håller den jämn och tät.

GUANGBIANs 37,5 kva stolpmonterade transformator använder ren kopparlindning – inte aluminium. Vi tillverkar dessa på vår anläggning i Kina, och varje detalj spelar roll: trådmått, antal varv, lagermönster. Vinden är för lös, spolen saknar mekanisk styrka. Vind för hårt, du krossar isoleringen.

När spolen väl är lindad genomgår den vakuumimpregnering. Isolerande lack sipprar in i varje mellanrum, låser varven på plats och ger lindningen både dielektrisk styrka och bättre värmeavledning.

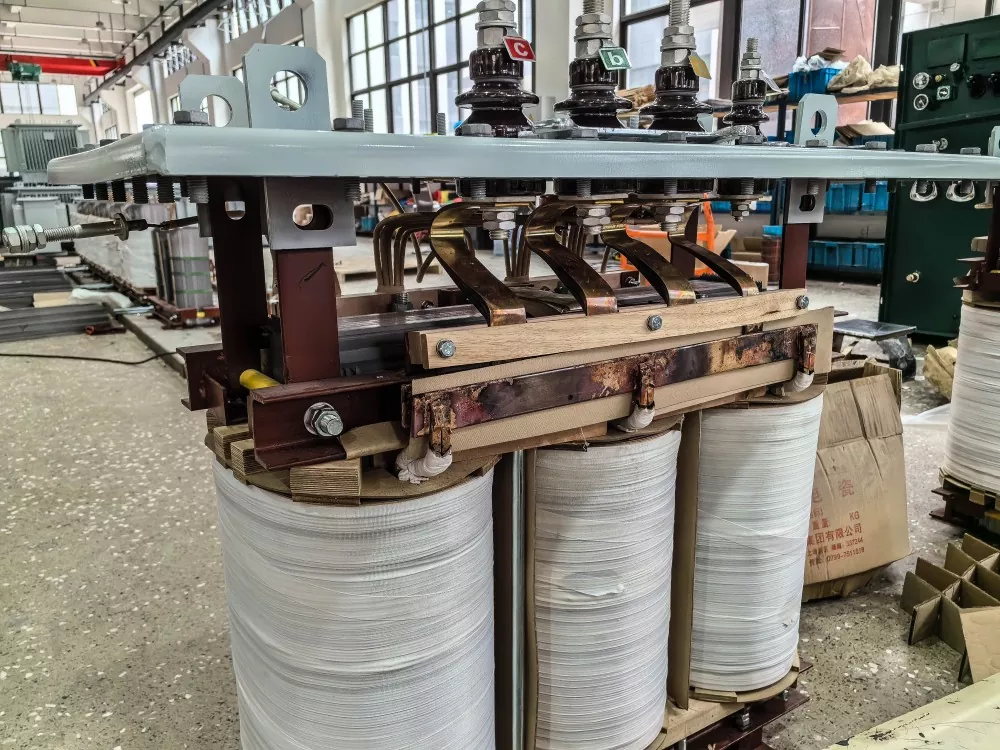

Steg 3: Montering av kärna och spole

Sårspolarna glider på kärnbenen. Isoleringsdistanser går in, kablar ansluts och hela den aktiva delen tar form. Spelrum mellan lindningarna måste uppfylla standarden – inga genvägar här.

När den väl är monterad går den aktiva delen genom transformatorfabrikstestning direkt: tål spänningstest och DC-resistansmätning. Allt avstängt, även lite, fastnar i detta skede.

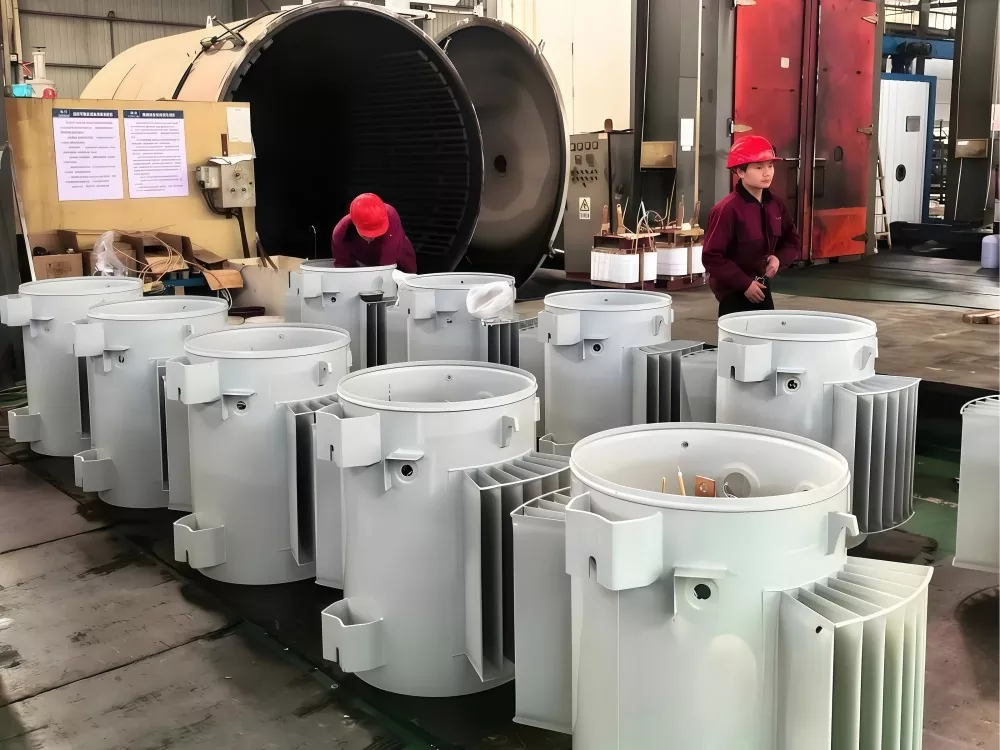

Steg 4: Tankmontering

Passar aktiv del besiktning? Den sänks ner i tanken. Tanken är transformatorns skal – fylld med isolerande olja som fungerar dubbelt: dielektrisk barriär och kylvätska.

Vi använder högkvalitativ mineralisoleringsolja på GUANGBIAN. Dehydrerad och avgasad innan den går in. Själva tanken är svetsad konstruktion och varje svetsfog röntgenkontrolleras. Inga läckor tillåtna.

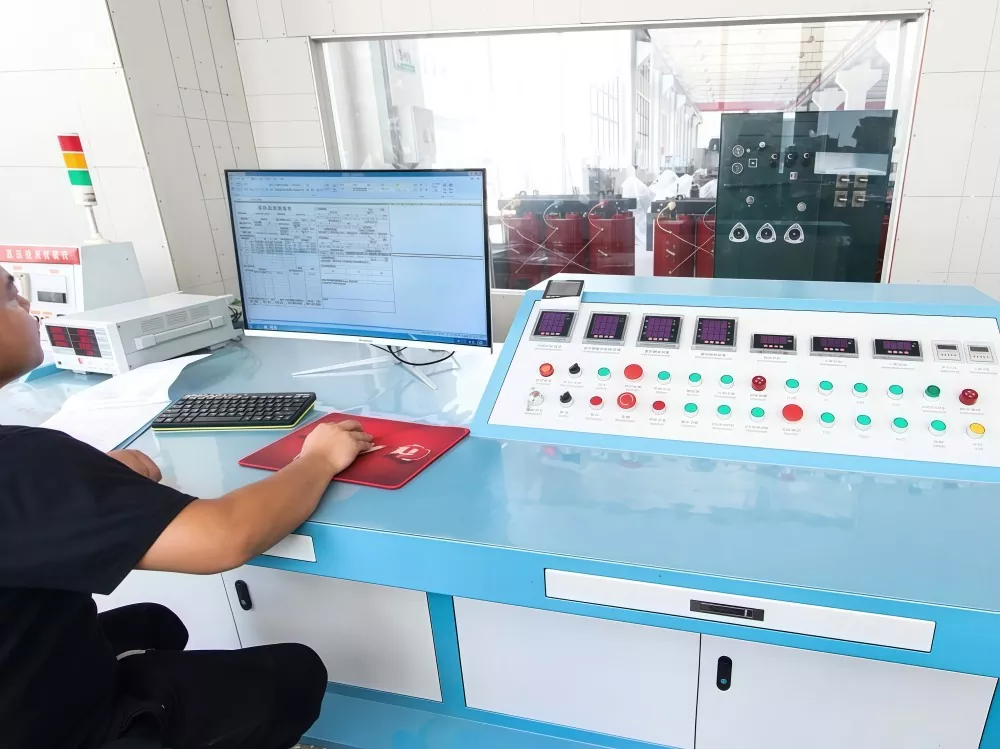

Steg 5: Sluttestning

Innan någon enhet lämnar fabriken går den igenom en fullständig testrutin:

No-load test: Vi slår på den utan att något är anslutet på sekundärsidan. Aktuella och förlustavläsningar talar om för oss om kärnan beter sig. På en 37,5 kva stolpmonterad transformator måste tomgångsförlusten komma in på ≤113W eller lägre.

Belastningstest: Sätt full belastning på den och titta på siffrorna. Lastförlusten stannar vid ≤413W och temperaturstigningen går inte över 65°C.

Tål spänningstest: 21kV vid effektfrekvens på HV-lindningen i en hel minut. 10kV på LV-sidan. Håller isoleringen går vi vidare.

Impulsspänningstest: En 60kV spik träffar den primära, 30kV träffar den sekundära. Detta talar om för dig om kopparlindningstransformatorn skulle klara en riktig blixthändelse.

Isoleroljetest: Genombrottsspänning, fukthalt, förlustfaktor - var och en måste klara.

Varje test klart? Sedan – och först då – får den fabriksetiketten.

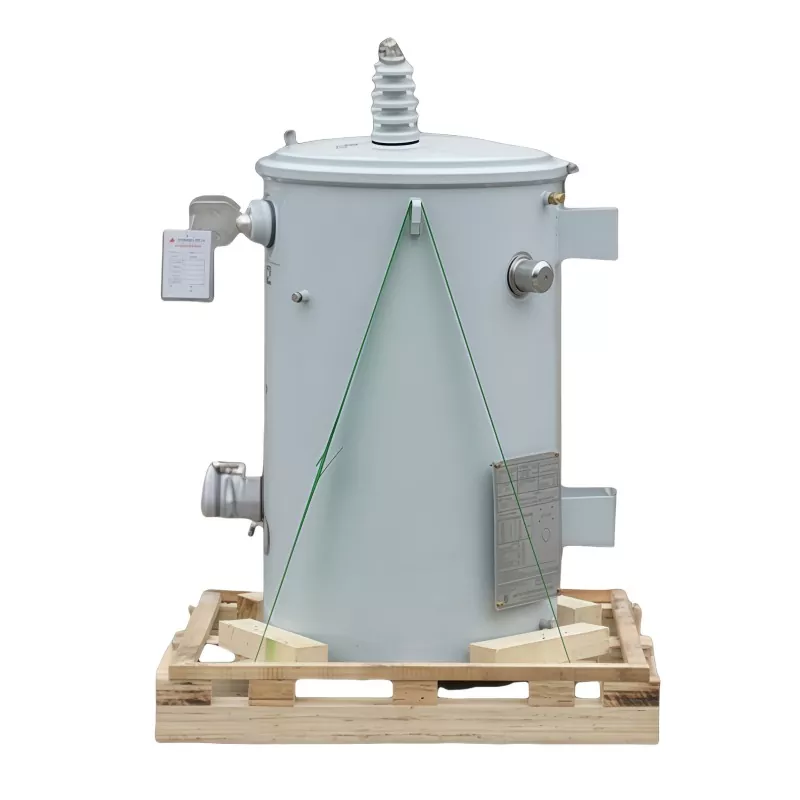

Steg 6: Packning och frakt

Klarat alla prov? Transformatorn får ett fuktsäkert lock, fastspänt på en träpall och redo för leverans. Varje GUANGBIAN-enhet har ett unikt serienummer – synligt på namnskylten och basen. Spåra det numret, så hittar du produktionsdatum, testprotokoll, till och med vilket parti råvaror som gick in i det.

Nu får du bilden. En 37,5KVA stolpmonterad transformator är inte bara metall och tråd som slängs ihop. Transformatortillverkningsprocessen involverar verkligt hantverk och riktiga människor uppmärksamma vid varje steg. Priset spelar roll, men produktionsförmåga och kvalitetskontroll är viktigare.

Varför använda en stolpmonterad transformator?

Jämfört med markmonterade transformatorer erbjuder stolpmonterade transformatorer flera betydande fördelar:

Utrymmesbesparande installation

Installerad på verktygsstolpar, vilket eliminerar behovet av markutrymme eller dedikerade transformatorrum.

Lägre infrastrukturkostnad

Minskar byggkostnaderna genom att undvika behovet av fundament, inhägnader eller ytterligare anläggningsarbeten.

Effektiv för landsbygdsdistribution

Mycket lämplig för landsbygden och avlägsna områden där överliggande distributionsnät används ofta.

Enkel åtkomst till underhåll

Monterad på lämplig höjd för inspektion, underhåll och utbyte, vilket minskar stilleståndstiden.

Förbättrad säkerhet

Förhöjd installation minskar riskerna för oavsiktlig kontakt, skadegörelse och miljöskador.

Pålitlig utomhusdrift

Designad med väderbeständiga och korrosionsbeständiga funktioner för långtidsprestanda utomhus.

Perfekt för Overhead Power Networks

Används i stor utsträckning i överliggande distributionssystem som en kostnadseffektiv och effektiv kraftlösning.

Vill du se det själv? GUANGBIAN tillverkar i vår fabrik i Kina, och vi välkomnar fabriksbesök. Hör av dig för att boka en turné.
