SWER enkelpolig transformator

SWER Single Pole Mounted Transformer från Zhejiang Guangbian Electric Power Technology Co., Ltd är en högeffektiv distributionslösning designad för Single Wire Earth Return (SWER) landsbygds- och fjärrkraftsystem. Med över 20 års expertis inom transformatortillverkning och full överensstämmelse med globala standarder, levererar Guangbian stabil, säker och kostnadseffektiv spänningsomvandling för miljöer utanför nätet och svaga nät.

Vad är en SWER enkelpolig transformator?

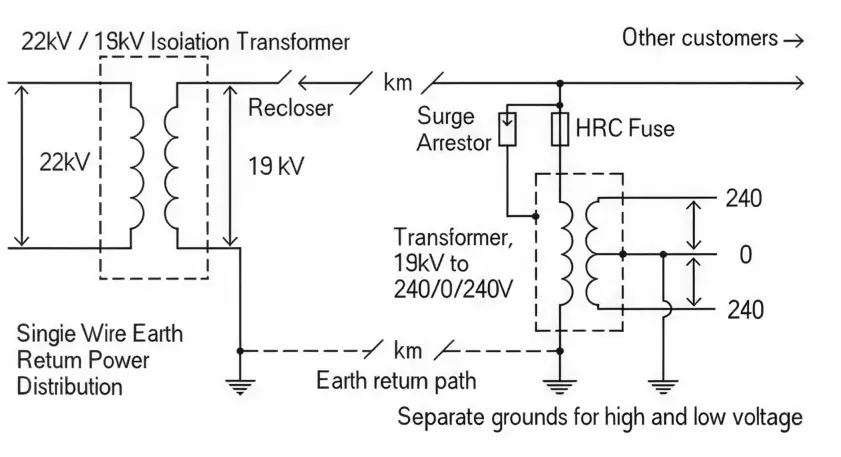

En SWER enkelpolig transformator är en specialiserad polmonterad distributionstransformator som används i entrådiga jordretursystem, vanligtvis utplacerad i elektrifieringsprojekt på landsbygden där traditionell trefasinfrastruktur inte är tillgänglig.

Den minskar effektivt mellanspänningsdistributionskraften till användbar lågspänning för bostäder, jordbruk och små industriella tillämpningar.

Det används ofta i fjärrnät på grund av dess:

● Förenklad installationsstruktur

● Minskad infrastrukturkostnad

● Hög effektivitet vid långdistansdistribution

● Stark anpassningsförmåga i lantlig terräng

Vad gör denna SWER-transformator annorlunda?

De flesta standardtransformatorer är inte konstruerade med SWER-driftprinciper i åtanke. Resultatet? För tidigt isoleringsbrott, spänningsinstabilitet, misslyckade inspektioner och drastiskt förkortad livslängd. GUANGBIAN konstruerade denna enhet specifikt för kraven från SWER-nätverk - eliminerar dessa smärtpunkter från grunden.

Vad skiljer denna enhet åt?

Lindningsdesign avstämd för SWER Duty:

Lindningen av SWER enkelpolig monterad transformator är optimerad för SWER-specifika spänningsförhållanden istället för att använda en enhetlig isoleringsstruktur.

Gradientisoleringsdesign från A-terminal (linje) till X-terminal (jord)

En terminal förstärkt för kontinuerlig linjespänningsspänning

Progressiv isolering anpassad till faktiska lindningsspänningsnivåer

X-uttag förstärkt för direktpoljordanslutning

Byggd för asymmetriska SWER-spänningsförhållanden, till skillnad från standardtransformatorer

Denna design förbättrar tillförlitligheten och isoleringssäkerheten i SWER-distributionssystem på landsbygden.

Traditionella enfastransformatorer använder enhetlig halvisolering över båda terminalerna. I SWER-drift innebär detta att isoleringsspänningen i princip fördubblas – och fel inträffar vanligtvis inom 3–5 år. GUANGBIANs dedikerade tillvägagångssätt håller isoleringsspänningen inom designgränserna under transformatorns hela livslängd.

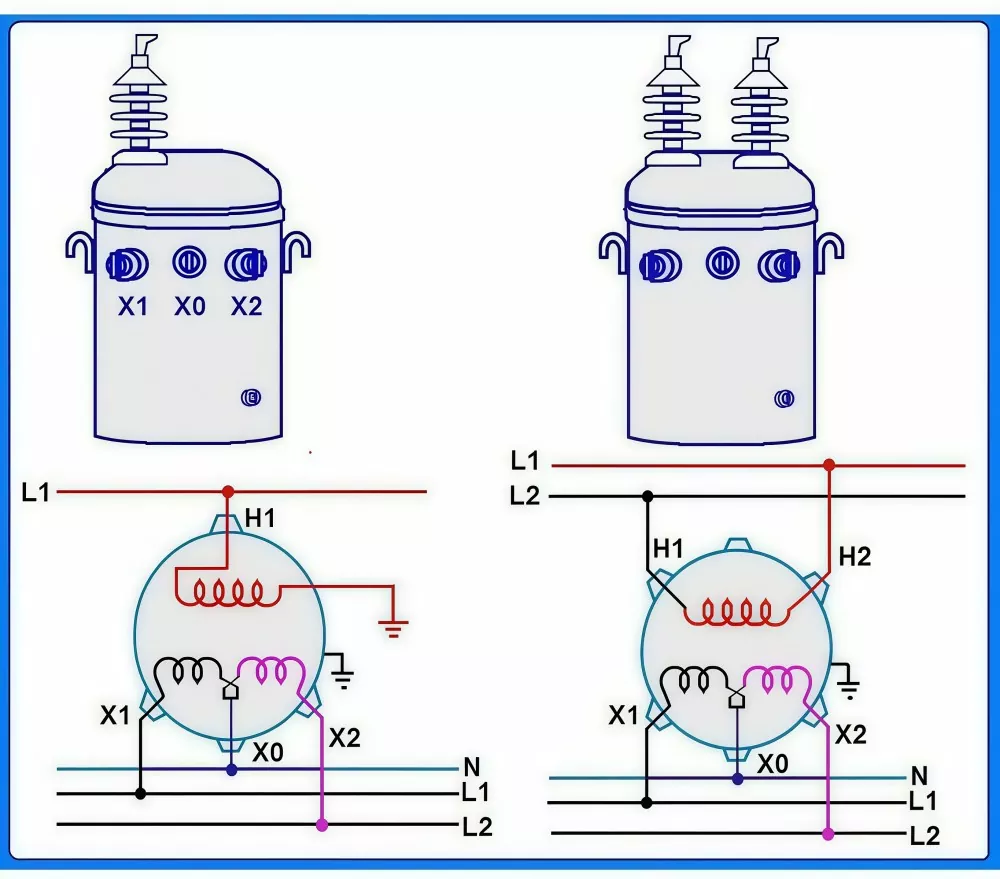

Hur jordningskonfigurationen håller spänningen stabil?

● Överdimensionerad jordplinttvärsnitt minskar jordvägsmotståndet och förbättrar strömreturstabiliteten

● Lägre motstånd hjälper till att förhindra risker för lös anslutning och lokal överhettning

● Säkerställer en stabil SWER-strömbana med sluten slinga med utgångsspänningsfluktuationer inom ±2 %

● Lindningar följer IEC A/X-terminalmärkningsstandarder, förhindrar ledningsfel som omvänd polaritet och säkerställer korrekt SWER-installation

Långdistansspänningsreglering:

● Utrustad med en 5-läges lindningskopplare utan belastning (18kV–20kV intervall)

● Kompenserar för spänningsfall över långa SWER-distributionsledningar

● Upprätthåller stabil 240V-utgång från början till slutet av linjen

● Alla kraninställningar är fabrikskalibrerade enligt IEC-noggrannhetsstandarder

Detta säkerställer konsekvent prestanda och skydd av nedströmsutrustning i långväga kraftnät på landsbygden.

Hur håller den i tuffa förhållanden?

Det oljenedsänkta förseglade höljet håller vatten och damm ute, hanterar temperatursvängningar och tar bort UV-exponering. Den går från -40°C hela vägen upp till +55°C - så höghöjdsplatåer, öppna betesmarker, skogsområden och ökenlägenheter faller alla inom dess driftsfönster utan några speciella modifieringar.

ONAN-kylning – förkortning för oil natural air natural – förlitar sig på inga fläktar, inga pumpar, inget som snurrar eller slits ut. Efter att den är fastskruvad i stolpen sköter den sig i stort sett av sig själv. För besättningar som arbetar timmar borta från närmaste servicebil innebär det mycket lägre underhållskostnader under enhetens livstid.

Uppfyller internationella standarder

Varje enhet är designad, byggd och testad enligt IEC 60076 – den globalt erkända standarden för krafttransformatorer. Pappersarbete och spårbarhet finns på plats från fabriksgolvet.

Fullständiga testrapporter från fabriken kommer med varje transformator – användbart när du lägger bud på projekt eller behöver klara en inspektion.

SWER-system ser enfas jordfel annorlunda än standardnät. Den här transformatorn är klassad att ta 20 gånger sin märkström i hela 2 sekunder under dessa felförhållanden – när den är ihopkopplad med standardnätskydd rensar den fel snabbt och håller skador borta från utrustningen.

Var används det?

SWER enkelpolig monterad transformator är idealisk för låg kostnad, långväga landsbygds- och fjärrströmförsörjning:

● Elektrifiering på landsbygden: driva isolerade hem med upp till ~70 % lägre kostnad för linjebyggnation jämfört med konventionella system

● Fjärrbemannade platser: telekomtorn, väderstationer, skogs-/brandövervakningspunkter, gränsstationer

● Jordbruk: bevattningspumpar, boskapssystem, växthus och utspridda jordbruksutrustning

● Bygg- och gruvläger: tillfällig kraft för motorvägar, järnvägar och gruvdrift före utbyggnad av nätet

● Öar och anläggningar utanför nätet: små orter, rangerstationer och avlägsen turistinfrastruktur

En praktisk lösning för områden där utbyggnad av konventionella trefasnät inte är kostnadseffektiv.

Varför GUANGBIAN SWER-enheten presterar bättre?

Standardtransformatorer kämpar ofta i SWER-system, vilket leder till isolationsbelastning, spänningsinstabilitet och högre underhållsbehov.

GUANGBIAN SWER enkelpolig monterad transformator är konstruerad speciellt för SWER-drift:

● Specialbyggd lindnings- och isoleringsdesign för SWER-förhållanden

● Optimerad jordningsstruktur för stabil returström

● Förbättrad spänningsstabilitet och systemtillförlitlighet

● Mindre underhållsproblem och längre livslängd

● Enklare efterlevnad av inspektionskrav

● Designad för verkliga SWER-applikationer, inte anpassade från konventionella transformatormodeller.

Globala standarder och kvalitetssäkring

Zhejiang Guangbian Electric Power Technology Co., Ltd har byggt en stark teknisk grund sedan 2004, och utvecklats från en inhemsk transformatortillverkare till en global leverantör.

Viktiga fördelar inkluderar:

● 20+ års erfarenhet av transformatorteknik

● Certifierat ingenjörsteam med internationell standardexpertis

● Produktionssystem för flera verkstäder som säkerställer full processspårbarhet

● Kontinuerliga förbättringar av design, effektivitet och säkerhetsöverensstämmelse

● Oberoende exportverksamhet etablerad 2020

Detta säkerställer att varje SWER enkelpolig transformator uppfyller globala förväntningar på tillförlitlighet och säkerhet.
