Hur förbättrar en 75KVA stolpmonterad transformator kraftfördelningen?

Artikelsammanfattning

Att välja rätt distributionstransformator innebär mycket mer än att välja ett nummer som 75KVA. Transformatorn måste matcha primärspänning, sekundärspänning, faskonfiguration, förväntad belastning, miljöförhållanden, skyddskrav, installationsstruktur och tillämpliga elektriska standarder. En korrekt utvald 75KVA stolpmonterad transformator kan ge en effektiv och praktisk lösning där elkraft behöver omvandlas nära förbrukningspunkten.

I den här artikeln undersöker vi hur en 75KVA-enhet fungerar, varför dess kompakta stolpmonterade konfiguration är användbar, hur dess kärna och lindningsmaterial påverkar prestanda, vad effektivitetsspecifikationer betyder och hur projektingenjörer kan undvika vanliga dimensionerings- och installationsmisstag. Vi förklarar också hur Guangbian närmar sig tillverkning och anpassning för olika distributionsnätverk.

Innehållsförteckning

1. Förstå den 75KVA stolpmonterade transformatorn
2. Hur en 75KVA stolpmonterad transformator fungerar
3. Kapacitet och faskonfiguration
4. Val av primär och sekundär spänning
5. Kärna, lindningar, isolering och kyla
6. Viktiga prestandaparametrar
7. Där en 75KVA stolpmonterad transformator används
8. Hur man väljer rätt transformator
9. Installations- och underhållsöverväganden
10. Hur Guangbian stöder transformatorprojekt
11. Vanliga frågor
12. Slutsats

Artikelöversikt

• Definiera syftet och strukturen för en 75KVA distributionstransformator.
• Förklara den grundläggande elektromagnetiska transformationsprocessen.
• Diskutera kapacitet, fas och spänningskompatibilitet.
• Undersök material och kylningsmetod som påverkar driftsäkerheten.
• Förklara tomgångsförlust, lastförlust, impedans och excitationsström.
• Identifiera lämpliga applikationer och gemensamma projektkrav.
• Tillhandahåll en praktisk urvals- och underhållschecklista.
• Svara på vanliga inköps- och ingenjörsfrågor.

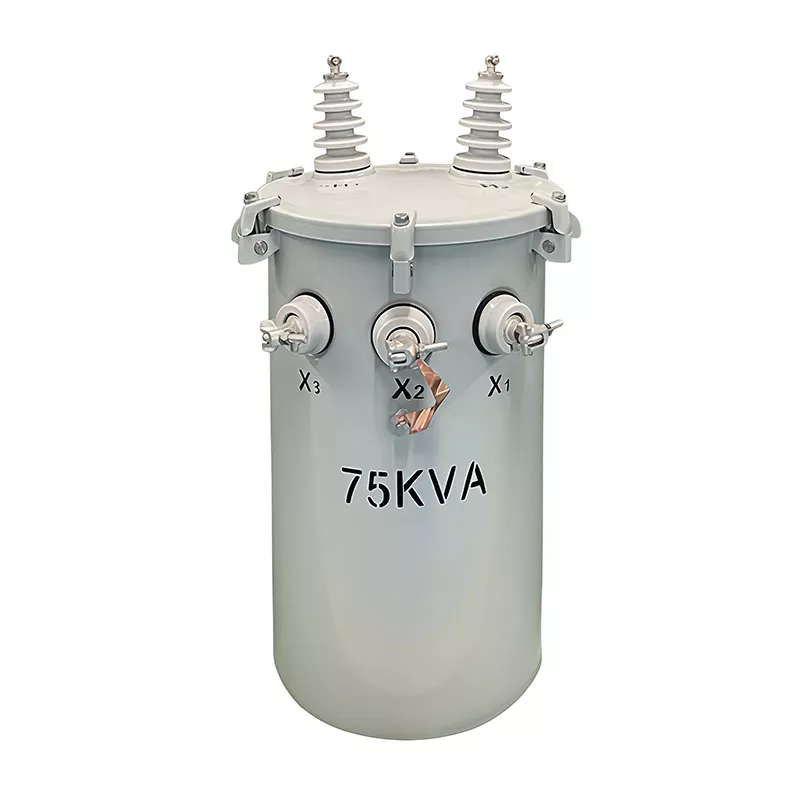

Förstå den 75KVA stolpmonterade transformatorn

En 75KVA stolpmonterad transformator är en distributionstransformator avsedd att reducera mellanspänningsel till en lägre spänning lämplig för slutanvändare. Till skillnad från en stor transformatorstation installerad på ett fundament, är en stolpmonterad enhet placerad på en bruksstolpe eller lämplig överliggande distributionsstruktur. Detta arrangemang placerar transformatorn nära den elektriska belastningen samtidigt som markbehovet minimeras.

Termen75KVAbeskriver transformatorns märkbara effekt. KVA, eller kilovolt-ampere, representerar kombinationen av spänning och ström som transformatorn är konstruerad för att hantera. Det bör inte tolkas som en rekommendation att använda enheten kontinuerligt med dess maximala kapacitet under alla förhållanden.

I praktisk distributionsplanering tar ingenjörer normalt hänsyn till förväntad efterfrågan, lastdiversitet, framtida expansion, omgivningstemperatur, övertoner och driftsförhållanden innan de avgör om 75KVA ger tillräcklig kapacitet. Korrekt belastningsbedömning är avgörande eftersom både ihållande överbelastning och onödig överdimensionering kan öka livscykelkostnaderna.

Guangbian producerar 75KVA polmonterade transformatorlösningar för olika distributionskrav, inklusive skräddarsydda spänningskonfigurationer för internationella marknader. Produkten är avsedd för eldistribution utomhus och kan anpassas efter elsystem och projektspecifikationer.

Hur en 75KVA stolpmonterad transformator fungerar

Funktionsprincipen är baserad på elektromagnetisk induktion. Elektrisk energi kommer in i transformatorns primärlindning vid en högre distributionsspänning. Växelströmmen producerar ett föränderligt magnetiskt flöde inuti transformatorns kärna. Detta magnetiska flöde inducerar spänning i sekundärlindningen.

Förhållandet mellan primär- och sekundärlindningarna bestämmer spänningsomvandlingsförhållandet. Om primärspänningen är betydligt högre än sekundärspänningen, minskar transformatorn spänningen samtidigt som den tillgängliga strömmen ökar i enlighet med effektförhållandet och normala transformatorförluster.

En förenklad driftsekvens kan förstås på följande sätt:

1. Mellanspänningselektricitet kommer in i primärlindningen.
2. Växelström etablerar magnetiskt flöde i kärnan.
3. Det magnetiska flödet inducerar spänning i sekundärlindningen.
4. Sekundärlindningen levererar elektrisk kraft med lägre spänning.
5. Transformatorolja överför värme från de aktiva komponenterna.
6. Skydds- och övervakningskomponenter hjälper till att stödja säker drift.

Eftersom transformatorn är installerad utomhus är dess kapsling, isoleringssystem, tätning, korrosionsbeständighet och väderskydd viktiga delar av långsiktig prestanda. En tekniskt korrekt elkonstruktion kräver ändå lämpligt mekaniskt och miljöskydd.

Kapacitet och faskonfiguration

Kapacitet är en av de första specifikationer köpare bör verifiera, men den bör alltid utvärderas tillsammans med faskonfiguration. En enfas 75KVA transformator är lämpad för vissa bostads-, belysnings- och små kommersiella distributionssystem, medan trefasutrustning normalt väljs när nätverket kräver trefaslaster eller industriell kraft.

Ett viktigt misstag är att anta att varje 75KVA transformator har identiska elektriska egenskaper. KVA-betyget identifierar endast kapacitet. Spänning, fas, frekvens, anslutningskonfiguration, impedans, isolationsnivå och tillämpliga standarder måste också specificeras.

Val av primär och sekundär spänning

Spänningskompatibilitet är avgörande när man köper en stolpmonterad transformator. Till exempel kan en konfiguration designad för en nätspänning inte bara anslutas till ett annat nätverk utan att bekräfta att dess isoleringssystem, lindningsarrangemang, tillbehör och klassificeringar är lämpliga.

En representativ Guangbian 75KVA-konfiguration använder ett primärt spänningsarrangemang på 4160 Grd Y / 2400V och en sekundär utgång på 120/240V. Sådana värden är applikationsspecifika och bör inte behandlas som universella specifikationer för varje 75KVA transformator.

Uttagspositioner kan också vara viktiga när den inkommande spänningen varierar. En korrekt vald uttagskonfiguration tillåter ingenjörer att kompensera för vissa matningsspänningsförhållanden samtidigt som en lämplig sekundärspänning bibehålls. Det exakta gängområdet ska alltid bekräftas mot projektspecifikationen innan beställning.

Kärna, lindningar, isolering och kyla

Transformatorns effektivitet och livslängd beror mycket på de aktiva materialen och tillverkningskvaliteten. Kärnan tillhandahåller den magnetiska banan, medan lindningarna överför elektrisk energi mellan högspännings- och lågspänningssidorna.

Guangbians refererade 75KVA-konfiguration använder kopparlindningar och kornorienterat kiselstål för kärnan. Koppar har hög elektrisk ledningsförmåga och används ofta där effektiv strömöverföring och termisk prestanda är viktigt. Kornorienterat elektriskt stål hjälper till att minska magnetiska förluster när det bearbetas och monteras på rätt sätt.

Enheten använder en oljenedsänkt design med ONAN-kylning, vilket betyder Oil Natural, Air Natural. Transformatorolja cirkulerar naturligt eftersom den absorberar värme från kärnan och lindningarna. Värme överförs sedan genom tankytan till den omgivande luften. Frånvaron av forcerade pumpar eller fläktar kan förenkla kylsystemet och minska antalet hjälpkomponenter.

Oljenedsänkt utrustning kräver dock noggrann uppmärksamhet på tankens integritet, tätning, bussningar, oljetillstånd och miljöskydd. Regelbunden inspektion hjälper till att identifiera läckage, korrosion, överhettning eller försämrade anslutningar innan dessa problem blir stora fel.

Viktiga prestandaparametrar

Ett transformatordatablad innehåller flera värden som direkt påverkar driftprestanda. Att förstå dessa siffror hjälper inköpsteam att jämföra produkter mer exakt istället för att bara fokusera på inköpspriset.

Lägre förluster kan bidra till bättre livscykeleffektivitet, särskilt för transformatorer som förblir strömförande under långa perioder. Detta är anledningen till att tomgångsförlust förtjänar uppmärksamhet även när den anslutna lasten varierar avsevärt under dagen.

Impedans är lika viktig för systemdesign. Det påverkar spänningsfallet under belastning och den tillgängliga strömmen vid fel. Skyddsingenjörer bör därför använda tillverkarens verifierade impedansvärde när de samordnar uppströms och nedströms skyddsutrustning.

Där en 75KVA stolpmonterad transformator används

En kapacitet på 75KVA kan passa ett brett utbud av mindre distributionsbehov. Dess kompakta överliggande installation gör den särskilt användbar där marktillgång, installationskostnad och närhet till lasten är viktiga överväganden.

• Bostäder:leverera lägre spänningskraftig el till grupper av hem där den beräknade efterfrågan är lämplig.
• Elektrifiering på landsbygden:stödja tillgång till elektricitet i områden där distribution över huvudet fortfarande är praktiskt.
• Gatu- och områdesbelysning:tillhandahålla lokal lågspänningsdistribution för belysningsnätverk.
• Små kommersiella anläggningar:betjänar butiker, kontor, servicebyggnader och andra måttliga elektriska belastningar.
• Skolor och offentliga lokaler:ger lokal distribution där lastprofilen matchar transformatorns kapacitet.
• Små industriella tillämpningar:stöder lämpliga hjälp- eller industrilaster med låg efterfrågan.
• Infrastrukturprojekt:tillhandahålla lokaliserad kraftomvandling för utvalda offentliga projekt och allmännyttiga projekt.

Den mest lämpliga tillämpningen beror på den faktiska lastberäkningen. En transformator bör inte väljas bara för att 75KVA verkar nära förväntad förbrukning. Startströmmar, motorbelastningar, säsongsbetonad efterfrågan, effektfaktor, framtida expansion och lastdiversitet bör alla beaktas.

Hur man väljer rätt transformator

Att välja rätt 75KVA stolpmonterad transformator börjar med att definiera den kompletta elektriska miljön. Följande checklista kan hjälpa köpare att undvika kostsamma specifikationsfel.

1. Beräkna förväntad belastning.Bestäm normal efterfrågan, toppbehov, motorstartkrav och potentiell framtida expansion.
2. Bekräfta primärspänningen.Matcha transformatorn till eldistributionsnätet.
3. Bekräfta sekundärspänningen.Se till att utgången matchar den anslutna utrustningen och det lokala elsystemet.
4. Välj rätt faskonfiguration.Enfas- och trefassystem har olika applikationskrav.
5. Kontrollera frekvensen.Kontrollera att transformatorn är konstruerad för nätverksfrekvensen.
6. Granska impedansen.Bekräfta kompatibilitet med felströmsberäkningar och skyddskoordinering.
7. Se över isoleringskraven.Tänk på systemspänningen och miljöförhållandena.
8. Tänk på installationsmiljön.Temperatur, luftfuktighet, höjd, vind, saltexponering, damm och korrosion kan påverka designkraven.
9. Kontrollera tillämpliga standarder.Se till att transformatordokumentationen och testningen uppfyller kraven på destinationsmarknaden.
10. Diskutera anpassning före produktion.En tillverkare bör bekräfta tekniska parametrar snarare än att förlita sig på antaganden.

Installations- och underhållsöverväganden

Korrekt installation är avgörande för tillförlitlig transformatordrift. Stolpmonterad utrustning måste stödjas av en lämplig struktur som kan hantera den mekaniska vikten och miljökrafterna. Elektriska avstånd, jordning, ledningsanslutningar, skyddsanordningar och åtkomst för underhåll måste också beaktas i enlighet med tillämpliga lokala krav.

Före spänningssättning bör tekniker verifiera informationen på märkskylten, anslutningar, jordning, isoleringsskick, mekaniska fästelement, bussningar och skyddskomponenter. Testprocedurer bör följa projektspecifikationen och tillämpliga standarder.

Efter idrifttagning kan rutininspektioner hjälpa till att upptäcka utvecklande problem. Underhållspersonal bör vara särskilt uppmärksam på:

• Oljeläckage eller ovanliga oljenivåbyten
• Korrosion på tanken, beslag eller monteringsdetaljer
• Skadade eller förorenade bussningar
• Lösa elektriska anslutningar
• Onormal temperaturökning
• Ovanligt ljud eller vibrationer
• Tecken på överhettning eller missfärgning
• Tillstånd för jordanslutningar
• Skador orsakade av hårt väder eller yttre påverkan

Oljenedsänkta transformatorer kräver särskild uppmärksamhet för läckagekontroll. En liten läcka bör inte bara ignoreras eftersom det kan indikera försämring av en tätning, bussning, svets, packning eller tankkomponent. Snabb utredning kan minska risken för skador på utrustningen, serviceavbrott och miljöproblem.

Hur Guangbian stöder transformatorprojekt

Konsistens i tillverkningen är särskilt viktig för distributionstransformatorer eftersom små avvikelser i lindning, kärnmontering, isolering, tätning eller testning kan påverka den långsiktiga fältprestandan. Guangbian följer en produktionsprocess i flera steg för sina 75KVA polmonterade transformatorlösningar.

Tillverkningsarbetsflödet inkluderar kärnbearbetning, lindningstillverkning, tanktillverkning och svetsning, vakuumtorkning, montering, oljepåfyllning och tätning, elektrisk testning, slutinspektion och förpackning. Varje steg tar upp en annan aspekt av transformatorns tillförlitlighet.

Guangbian tillhandahåller även skräddarsydda transformatorlösningar för olika marknader och distributionssystem. För projekt som kräver specifika spänningskonfigurationer, fasarrangemang, standarder, tillbehör eller dokumentation bör tekniska krav bekräftas innan produktionen påbörjas.

Vanliga frågor

Vad betyder 75KVA på en transformator?

75KVA är transformatorns märkbara effekt. Den beskriver transformatorns elektriska kapacitet snarare än mängden energi som den alltid kommer att förbruka. Den faktiska driftsbelastningen beror på ansluten utrustning, effektfaktor, belastningsprofil och systemförhållanden.

Är en 75KVA transformator lämplig för eldistribution i bostäder?

Den kan vara lämplig för bostadsdistribution när den beräknade efterfrågan är kompatibel med transformatorns kapacitet och elektriska konfiguration. Ingenjörer bör överväga antalet konsumenter, toppefterfrågan, mångfald, motorbelastningar, värme- och kylutrustning och potentiell framtida tillväxt.

Vilken sekundärspänning kan en 75KVA polmonterad transformator ge?

Den sekundära spänningen bestäms inte enbart av 75KVA-klassen. Det måste specificeras i enlighet med destinationens elsystem. En representativ Guangbian-konfiguration ger 120/240V sekundär utgång, men andra spänningskonfigurationer kan krävas för olika marknader.

Varför används koppar för transformatorlindningar?

Koppar ger hög elektrisk ledningsförmåga och god värmeprestanda. Dessa egenskaper gör det till ett allmänt använt lindningsmaterial för distributionstransformatorer där tillförlitlig strömöverföring och effektiv drift är viktigt.

Vad är ONAN-kylning?

ONAN betyder Oil Natural, Air Natural. Transformatorolja cirkulerar naturligt då den absorberar värme från kärnan och lindningarna, medan värmen överförs från transformatortanken till den omgivande luften utan forcerade pumpar eller fläktar.

Vad bör kontrolleras innan du köper en 75KVA transformator?

Köpare bör bekräfta märkkapacitet, fas, primärspänning, sekundärspänning, frekvens, impedans, isoleringskrav, kylmetod, installationsmiljö, tillämpliga standarder, tillbehör, testkrav och leveransdokumentation.

Kan Guangbian anpassa en 75KVA stolpmonterad transformator?

Guangbian kan tillhandahålla skräddarsydda transformatorlösningar baserade på projektkrav. Kunder bör tillhandahålla detaljerade elektriska specifikationer och destinationsmarknadskrav så att ingenjörsteamet kan bestämma lämplig konfiguration.

Hur kan livslängden för en stolpmonterad transformator förbättras?

Lämplig dimensionering, korrekt installation, lämpligt skydd, korrekt belastning, regelbunden inspektion, effektiv jordning och omedelbar uppmärksamhet på onormal temperatur, buller, oljeläckage eller elektriska förhållanden kan alla bidra till en pålitlig långtidsdrift.

Slutsats

En 75KVA stolpmonterad transformator kan vara en effektiv lösning för lokaliserad mellanspänning till lågspänningskraftdistribution när dess elektriska och mekaniska specifikationer är korrekt anpassade till projektet. Dess överliggande installation kan minska markbehovet, medan ett oljenedsänkt ONAN-kylsystem ger ett enkelt tillvägagångssätt för värmehantering för utomhusapplikationer.

Kapaciteten ensam bör dock aldrig avgöra köpbeslutet. Primär och sekundär spänning, faskonfiguration, frekvens, impedans, förluster, isolering, miljöförhållanden, installationsstruktur, skydd och tillämpliga standarder påverkar alla om en transformator kommer att fungera tillförlitligt i fält.

Guangbiankombinerar erfarenhet av transformatortillverkning med skräddarsydda produktlösningar för olika distributionsnätverk och internationella applikationer. Från kärn- och lindningstillverkning till tanktillverkning, torkning, oljefyllning, elektrisk testning och slutlig inspektion, bidrar varje steg till den färdiga transformatorns tillförlitlighet.
