Ersättningstransformator i olja

En ersättningstransformator i olja är en typ av oljefylld krafttransformator som är speciellt utformad för att ersätta en befintlig transformator i ett kraftdistributionssystem i drift, vanligtvis på grund av åldrande utrustning, fel, kapacitetsbegränsningar eller krav på effektivitetsuppgraderingar.

Till skillnad från transformatorer som används i nya installationer är en ersättningstransformator konstruerad med starkt fokus på systemkompatibilitet, fysisk utbytbarhet och sömlös integration med befintlig elektrisk infrastruktur.

Engineering Definition

Ur ett elektrotekniskt perspektiv kan en ersättningsolja nedsänkt transformator definieras som:

En krafttransformator designad eller optimerad enligt de befintliga nätverksförhållandena – såsom spänningsnivå, vektorgrupp, installationsdimensioner och lastprofil – så att den direkt kan ersätta en oljedoppad transformator som är i drift utan större modifieringar av det ursprungliga systemet.

Tekniska nyckelegenskaper

En typisk ersättningstransformator med olja definieras av följande tekniska krav:

Spänningskompatibilitet:Matchar befintliga systemnivåer som 6kV/0,4kV, 10kV/0,4kV, etc.

Installationsutbytbarhet:Designad för att passa befintliga fundament, kabelingångspunkter och transformatorstationslayout

Vektorgruppsmatchning:Vanligtvis Dyn11 eller identisk med den ursprungliga transformatorkonfigurationen

Kortslutningsimpedanskoordination:Typiskt utformad inom intervallet 5%–8% för att säkerställa systemstabilitet

Prestandaoptimering:Kan förbättra effektiviteten, minska förlusterna eller förbättra den termiska prestandan jämfört med den utbytta enheten

Ta reda på rätt storlek först

Här är ett exempel: din nuvarande belastning är 800kVA och du lägger till 400kVA ny efterfrågan. Ta med en viss tillväxtmarginal, och 1250-1600kVA är vettigt. Titta inte bara på dagens siffror – att lämna lite utrymme är alltid ett säkert kort.

När du gör beräkning av transformatorkapacitet, håll dessa parametrar i åtanke: spänningsnivån bör matcha ditt befintliga system (som 10kV/0,4kV), vektorgruppen Dyn11 fungerar för de flesta kommersiella applikationer, och en impedans på 5-8% är standard. Om du är osäker kan GUANGBIANs Kina-fabriksteam granska din installation och bekräfta specifikationerna före tillverkning.

Vad ska man förbereda innan bytet?

Tre saker att kontrollera:

1.Elektrisk bedömning — Klarar dina samlingsskenor och kablar högre ström? Behöver skyddssystemet justeras?

2. Strukturell kontroll — Fundamentstorlek, åtkomstväg för inflyttning av enheten, ventilationsförhållanden.

3. Verktygskoordinering — En kapacitetsuppgradering kan kräva ändringar av din inkommande leverans. Få tillståndet för strömavstängning sorterat tidigt.

Om du planerar ett transformatorbytesprojekt kan GUANGBIANs tekniska team från vår fabrik i Kina hjälpa till att granska dessa föremål. Vi har hanterat liknande fall på vår tillverkningsanläggning och vet vilka detaljer som ofta förbises.

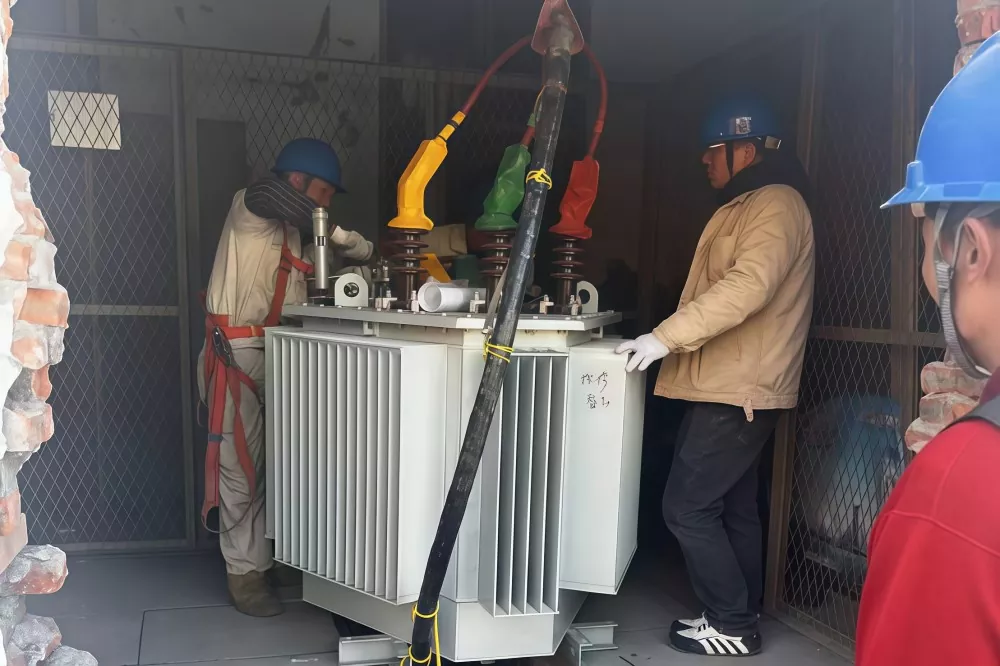

Installation och driftsättning

Ström av → Koppla bort → Ta bort gammal enhet → Placera ny transformator → Kabeldragning → Testning → Ström

Hoppa inte över teststeget: varvförhållandetest, isolationsresistans, vektorgruppsverifiering, resistansmätning. Allt måste passera innan du slår på strömbrytaren. Under de första veckorna, håll ett öga på temperaturen, lyssna efter ovanligt ljud, kolla efter vibrationer.

Hur mycket kostar det?

För en 1250kVA-enhet kör själva transformatorn $25 000–45 000. Med installation och modifieringar landar den totala projektkostnaden runt $35 000–75 000. Om din befintliga enhet har varit igång i nästan 20 år är det mer meningsfullt att ersätta den med en ny än att lägga till en parallell enhet – mindre underhållsbesvär, bättre effektivitet.

Efter installationen sparar du testrapporterna och de färdiga ritningarna. Kontrollera temperaturerna kvartalsvis, gör en oljeanalys årligen (för oljefyllda typer). Med rätt skötsel bör denna utrustning fungera smidigt i 20–30 år.

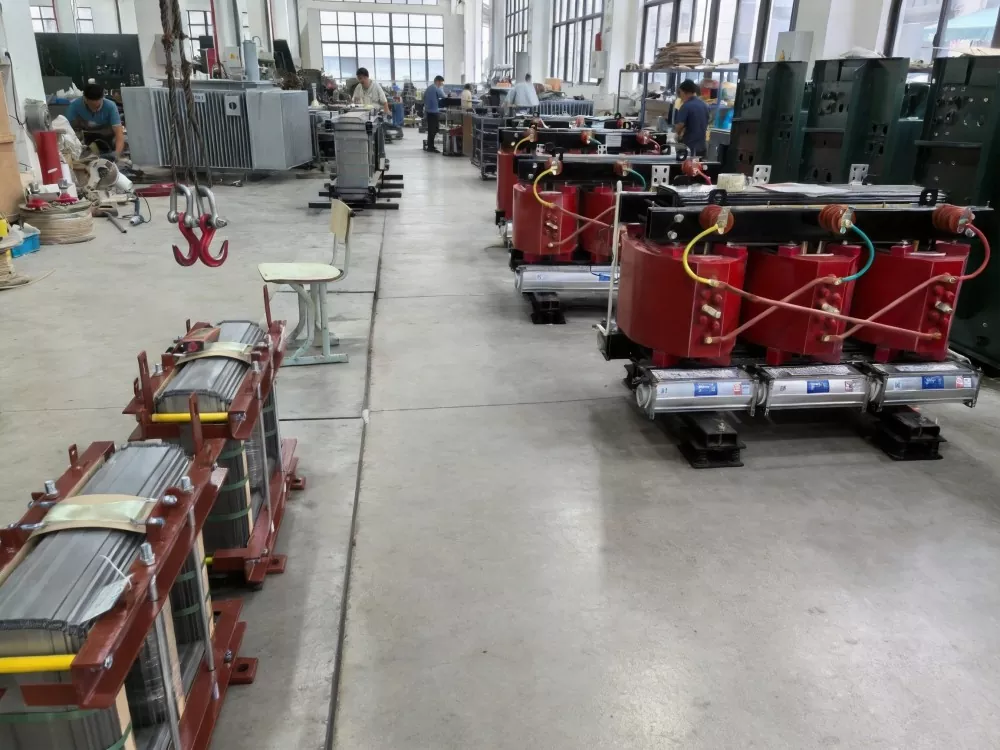

På GUANGBIANS fabrik i Kina tillverkar vi transformatorer som är byggda för långa transporter. Oavsett om du befinner dig i transformatorvalsfasen eller behöver se över specifikationerna kan vårt team hjälpa dig.

Skillnad från standard nyinstallationstransformatorer

FAQ

1. Vad är en ersättningstransformator i olja?

Det är en oljenedsänkt transformator designad för att ersätta en befintlig transformator i ett driftkraftsystem. Den är byggd för att matcha de ursprungliga elektriska förhållandena så att systemet kan fortsätta att köras med minimal modifiering.

2. När ska en transformator bytas ut?

Byte behövs när transformatorn är gammal (vanligen 15–25+ år), ofta går sönder, inte kan möta nuvarande belastningsbehov eller har höga underhållskostnader

3. Hur väljer jag rätt kapacitet för utbyte?

Kapaciteten väljs utifrån aktuell belastning, framtida expansion (vanligtvis 15–25 % marginal) och systemförhållanden som spänningsnivå och installationsbegränsningar.

4. Kan en ersättningstransformator öka kapaciteten?

Ja. En ersättningsenhet kan uppgraderas till högre kapacitet, men befintliga kablar, ställverk och skyddssystem måste kontrolleras för kompatibilitet.

5. Vad måste matcha vid byte av transformator?

Nyckelparametrar inkluderar spänningsförhållande, vektorgrupp (vanligtvis Dyn11), impedans (cirka 5–8%) och fysiska installationsmått.

6. Hur lång tid tar ersättningsprocessen?

Installation och utbyte tar vanligtvis 1–3 dagar, beroende på platsförhållanden, plus ytterligare tid för testning och driftsättning.
