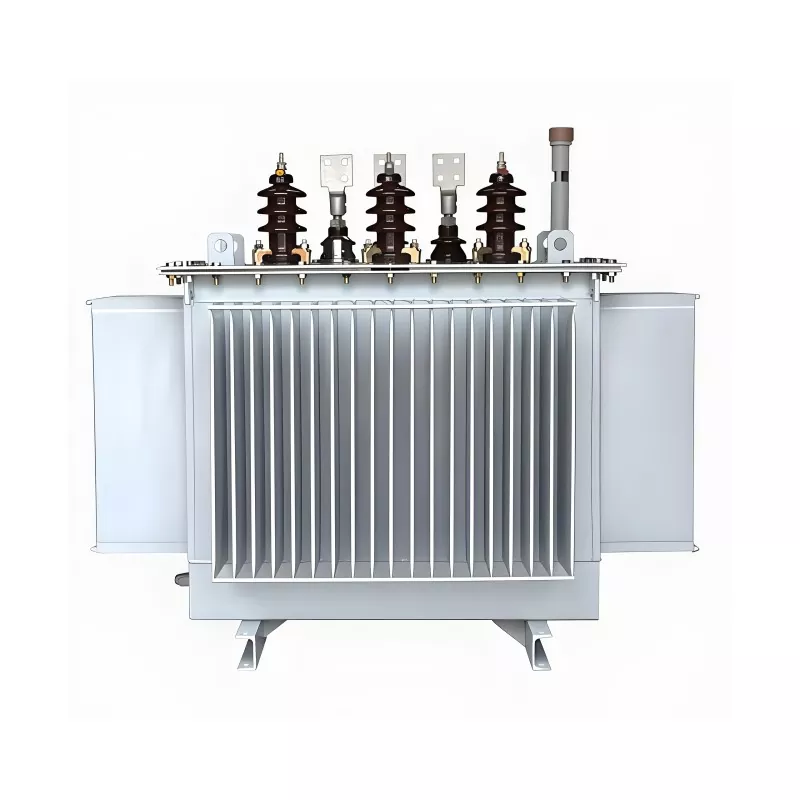

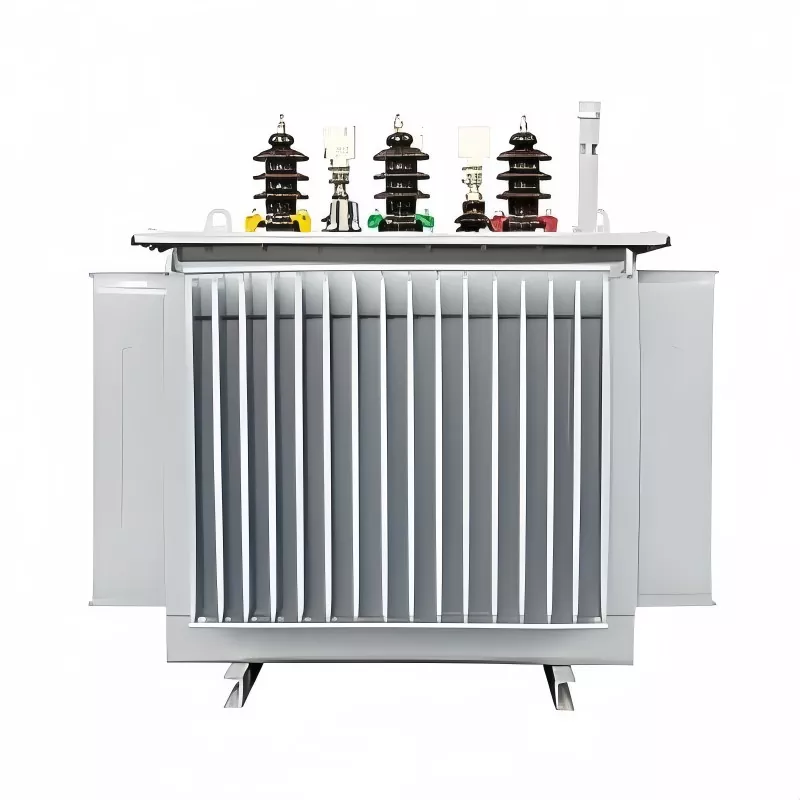

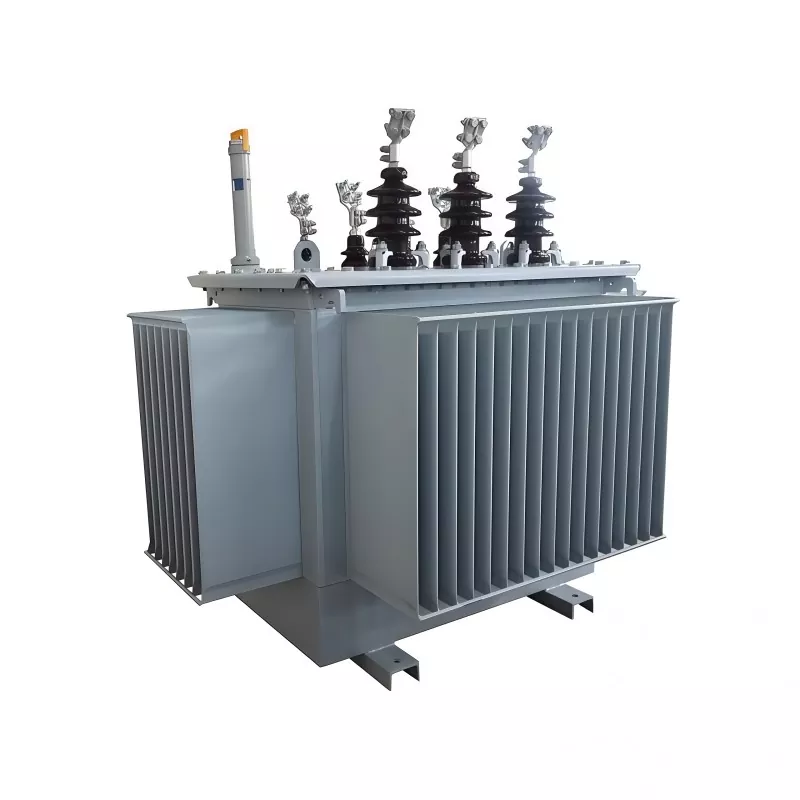

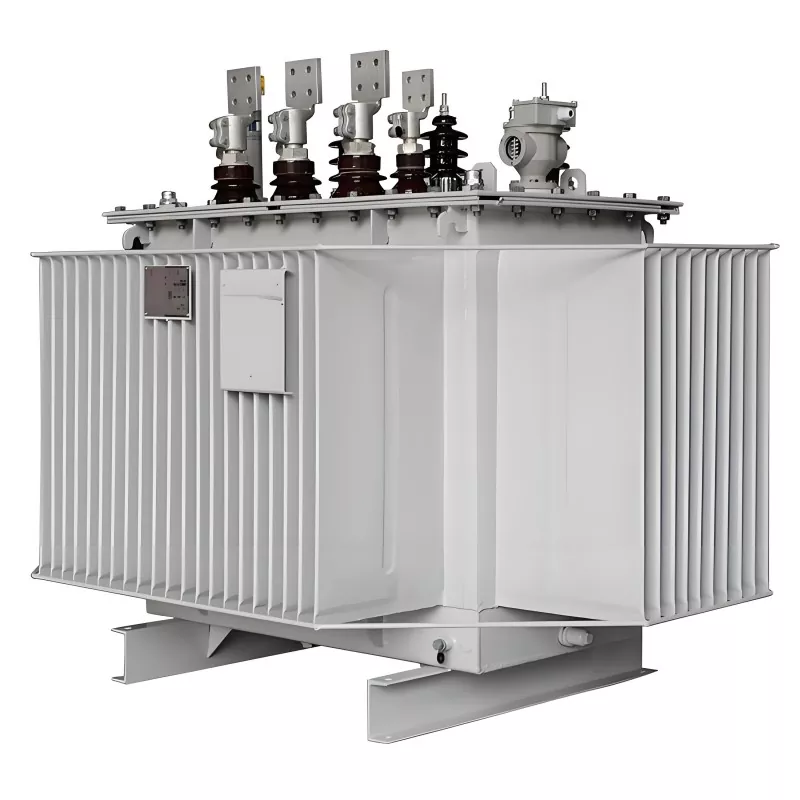

100KVA 20KV trefas oljesänkt transformator

Denna 100KVA 20KV trefas oljenedsänkta transformator, producerad i Kina av GUANGBIAN, sticker ut på grund av sin Yzn5-kopplingsgrupp. Det är en anslutningskonfiguration där högspänningslindningen antar en stjärnanslutning (Y-anslutning), lågspänningslindningen använder en sicksackanslutning (härledd från deltakoppling), nollpunkten på lågspänningssidan dras ut och fasförhållandet mellan hög- och lågspänningslindningarna identifieras med "klockmetoden".

Denna trefastransformator används av våra kunder i precisionsverktygsverkstäder som kräver hög strömförsörjningskvalitet, vilket tjänar till att minska utrustningsfel orsakade av harmoniska störningar.

Det är vanligtvis installerat i:

Industriella kraftdistributionssystem

Elektrifieringsprojekt på landsbygden

Små transformatorstationer

Infrastruktur och byggarbetsplatser

Kommersiella och kraftnätverk

Jämfört med transformatorer av torr typ ger oljenedsänkta transformatorer bättre kylningsprestanda och högre överbelastningsmotstånd, vilket gör dem mer lämpade för utomhusbruk och tunga applikationer.

Nyckelfunktioner och fördelar

1. Stabil prestanda i 20KV mellanspänningssystem

Designad för 20KV distributionsnät, vilket säkerställer stabil spänningsomvandling och tillförlitlig drift även under fluktuerande nätförhållanden. Det förbättrar den övergripande kraftsystemets stabilitet och utrustningsskydd.

2. Hög effektivitet med låg energiförlust

Optimerad kärna och lindningsdesign minskar avsevärt tomgångs- och lastförluster, vilket bidrar till lägre långsiktig energiförbrukning och driftskostnader.

3. Oljenedsänkt kylning för stark värmeavledning

ONAN:s oljesänkta kylsystem säkerställer effektiv värmeavlägsnande, stödjer kontinuerlig fullbelastningsdrift och förlänger isoleringens livslängd.

4. Hög överbelastning och kortslutningsstyrka

Den är byggd för industriella miljöer och klarar överspänningar vid start av motorer och kortslutningsspänningar, vilket säkerställer säker och stabil drift under tunga belastningsförhållanden.

5. Kompakt struktur, enkel installation

Utrymmesbesparande design med enkel installation och låga underhållskrav, vilket gör den lämplig för både nya och eftermonterade kraftdistributionsprojekt.

Produktparameter

Driftsmiljökrav

1. Temperaturområde

◦ Standarddrift: -25℃ ~ 45℃

◦ Omgivningstemperaturen får inte överstiga 40 ℃ för långvarig kontinuerlig drift (för att säkerställa ONAN-kylning effektivitet).

2. Relativ luftfuktighet

◦ Max 95 % (vid 25 ℃ omgivningstemperatur)

3. Höjd över havet

◦ Standardanpassning: ≤1 000 m över havet

◦ Anpassning på hög höjd: ≤3 000 m (med förbättrad isolering och optimerad värmeavledning, tillval).

4. Installationsplats

◦ Inomhus eller utomhus (utomhusinstallation kräver skyddsklass IP23, tillval; standard IP20 inomhus).

- Håll dig borta från brandfarliga, explosiva, frätande gaser och dammkällor.

◦ Inga kraftiga vibrationer (vibrationsacceleration ≤0,1 g) eller mekanisk påverkan.

5. Ventilationsskick

◦ Tillräckligt ventilationsutrymme: ≥0,5 m fritt utrymme runt transformatorn för naturlig luftcirkulation (kritiskt för ONAN kylning).

◦ Undvik slutna utrymmen utan luftflöde för att förhindra överhettning.

6. Elnätsmiljö

◦ Frekvenskompatibilitet: 50Hz / 60Hz dubbelfrekvensanpassningsbar.

◦ Spänningsfluktuation: ≤±5 % av märkspänningen (20KV) för att säkerställa stabil drift.

Vilka problem löser det?

I verkliga kraftdistributionssystem orsakas utrustningsfel ofta av instabil spänning, överbelastningsstötar och värmeackumulering.

Denna transformator är designad för att lösa:

● Spänningsinstabilitet i 20KV mellanspänningsnät

● Frekvent motorstartstöt i industriella system

● Överhettningsproblem under kontinuerlig drift

● Energiförlust vid långsiktig kraftdistribution

● Otillförlitlig prestanda i tuffa utomhusmiljöer

Genom att ta itu med dessa problem på systemnivå säkerställer den stabil och effektiv kraftleverans i krävande applikationer.

Vår fabrik

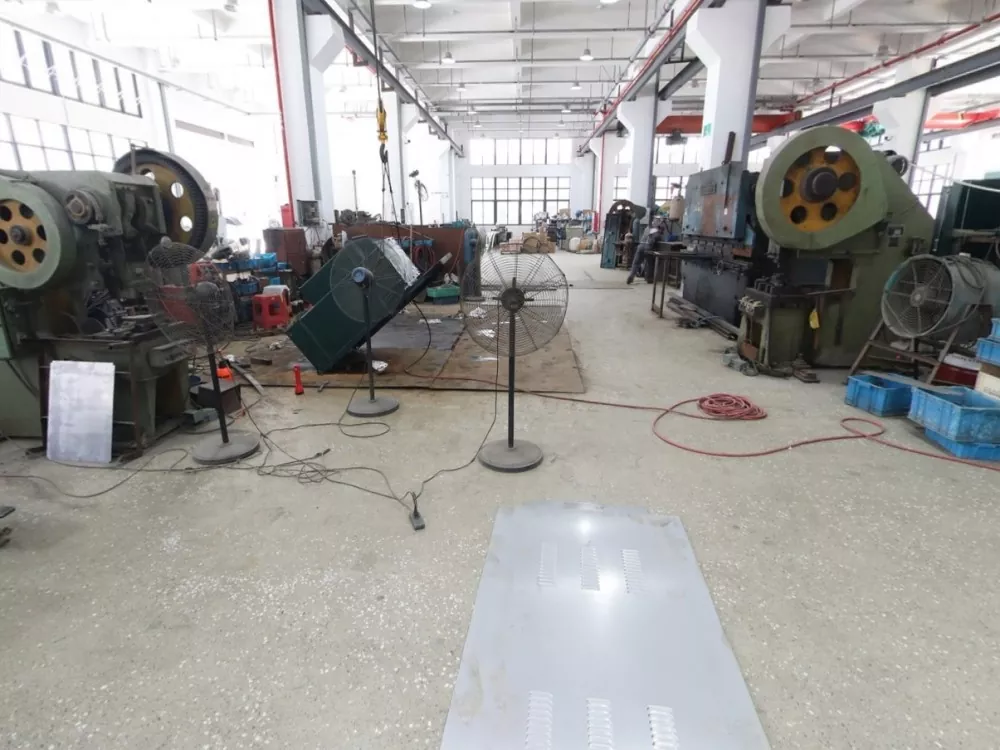

Plåtverkstad

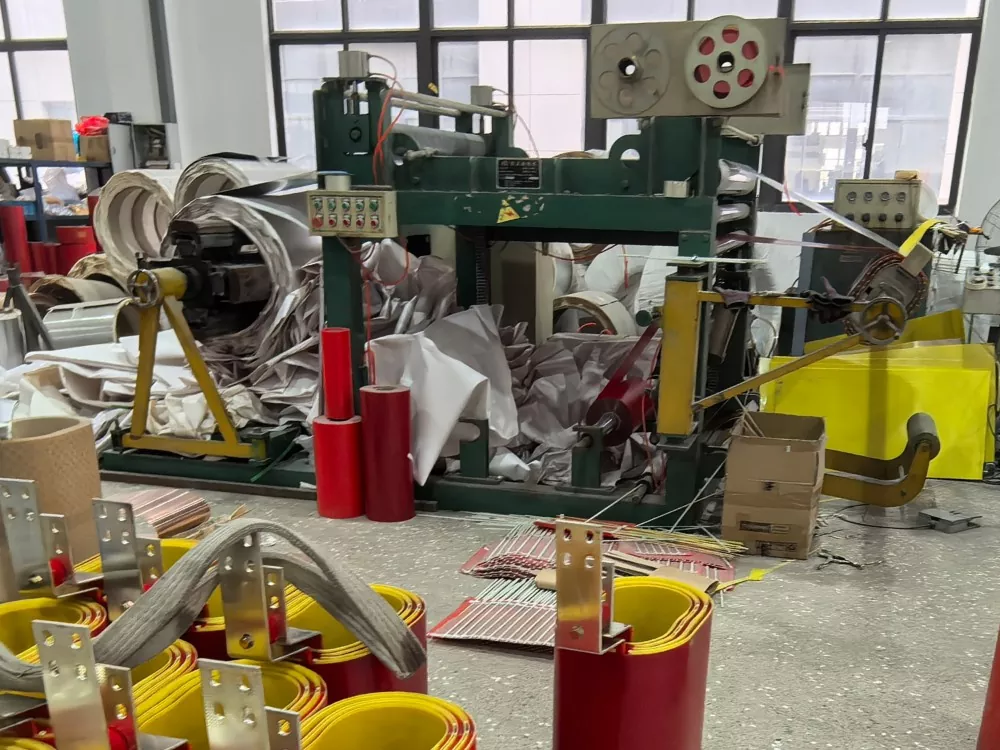

Folielindningsverkstad

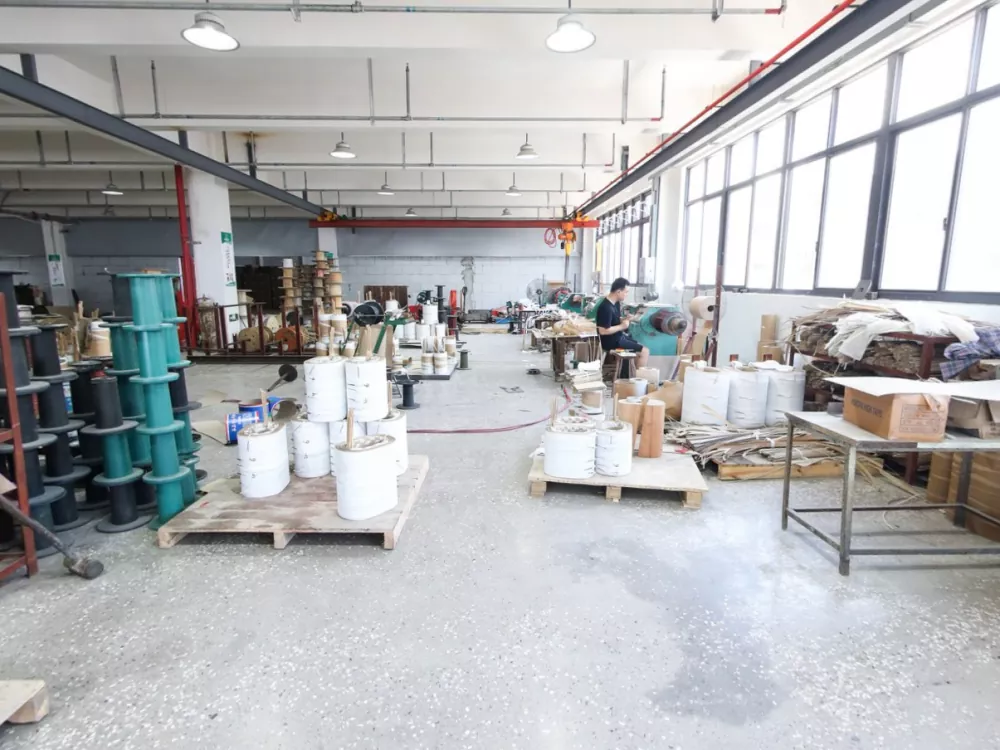

Slingrande verkstad

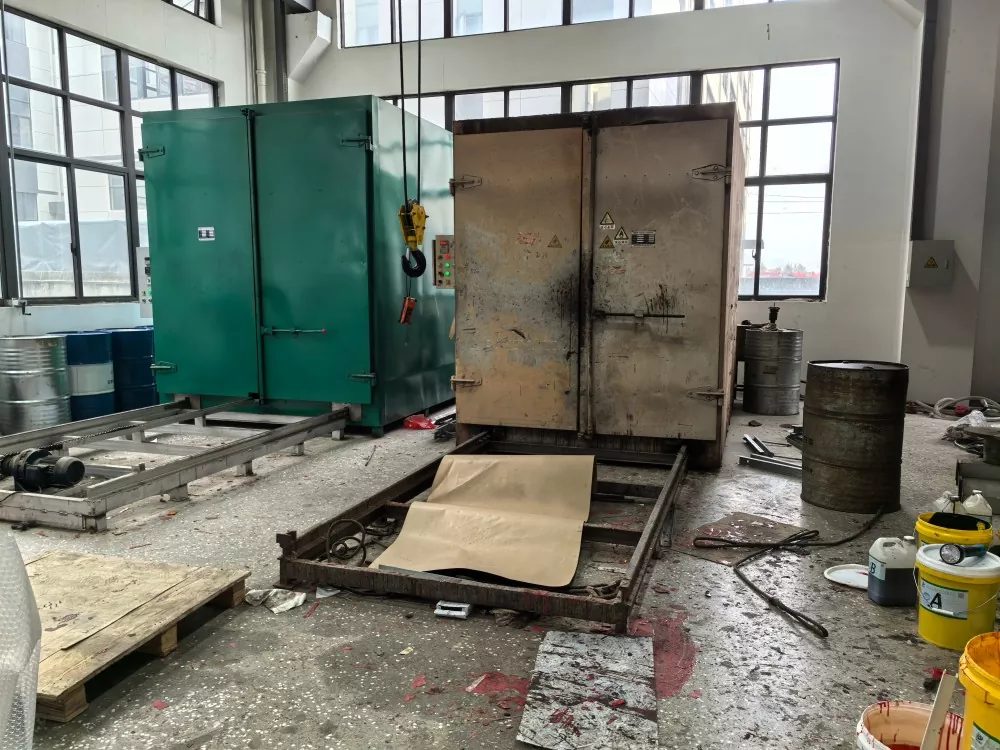

Vindugnsverkstad

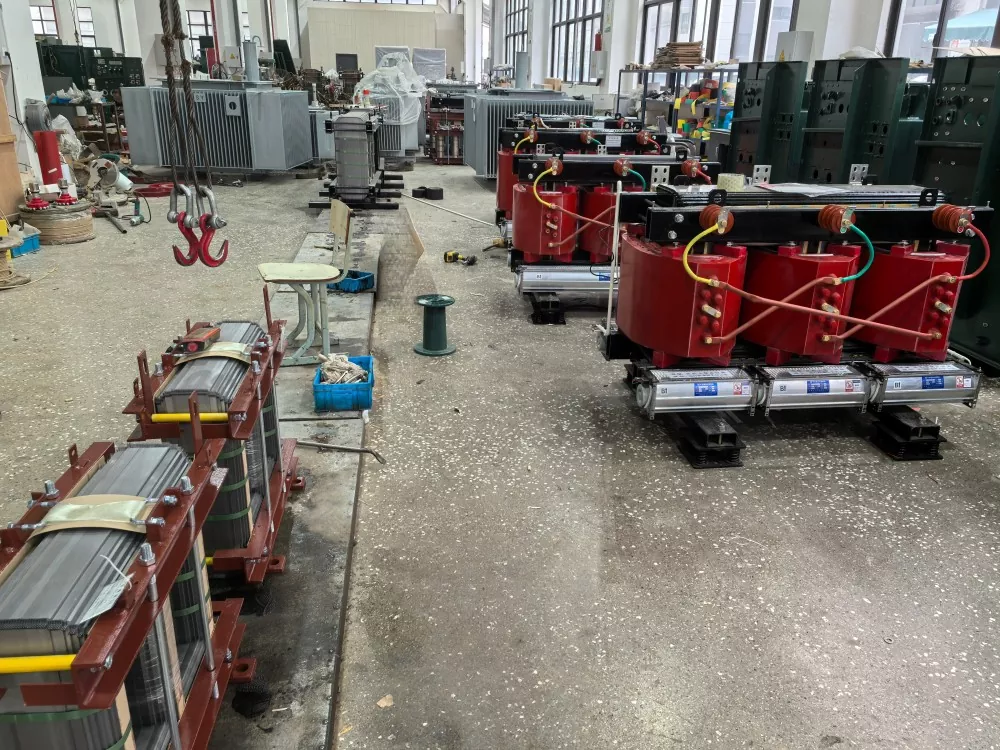

Transformatormonteringsverkstad

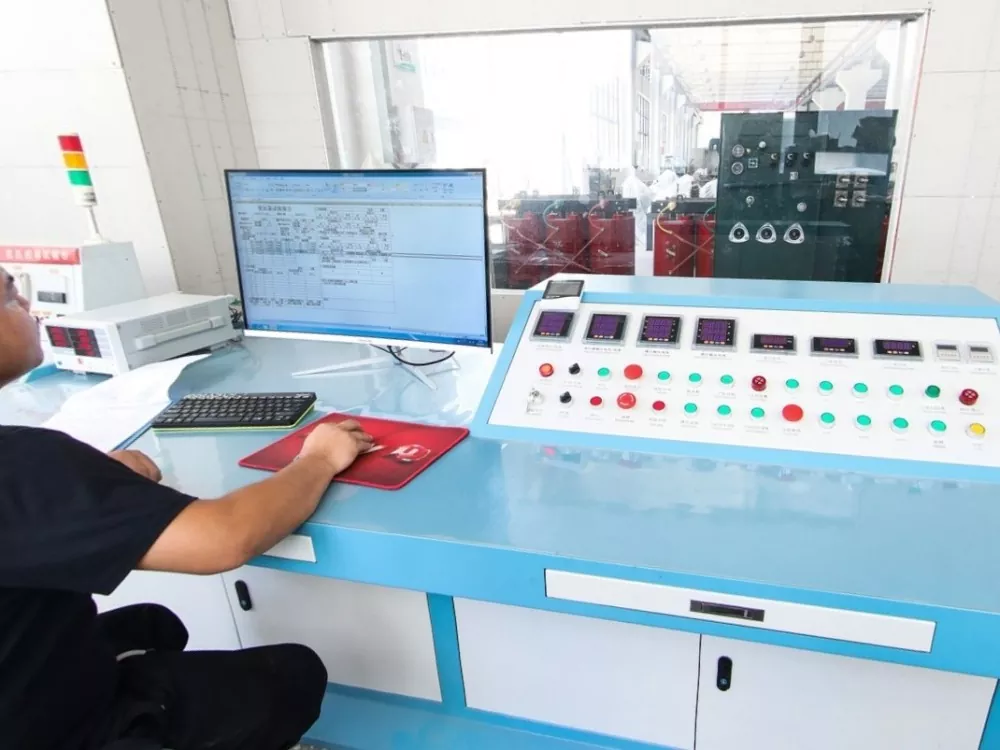

Transformator driftsättning verkstad

Varför välja oljesänkt transformator?

Jämfört med transformatorer av torr typ erbjuder oljedoppade transformatorer:

● Bättre värmeavledningsprestanda

● Högre överbelastningskapacitet

● Längre livslängd

● Stabilare prestanda under tung belastning

För 20KV distributionssystem är oljenedsänkt design ofta den föredragna lösningen för utomhus- och industriapplikationer.

Kvalitetskontroll och tillverkningssäkring

Varje transformator tillverkas under strikta kvalitetskontrollprocedurer för att säkerställa stabil prestanda och säkerhetsöverensstämmelse.

Testning inkluderar:

● Rutinmässig elektrisk prestandatestning

● Test av isolationsresistans

● Temperaturstegringstest

● Test av belastning och tomgångsförlust

● Kortslutningsmotståndsutvärdering

Tillverkning följer internationella standarder för att säkerställa tillförlitlighet på globala marknader.

Underhåll & livslängd

100KVA 20KV trefas oljenedsänkt transformator är designad för låga underhållskrav. Med korrekt installation och periodisk kontroll kan livslängden överstiga 20–25 år.

Rekommenderat underhåll inkluderar:

● Regelbundna kontroller av oljetillståndet

● Kontroll av plintanslutningen

● Temperaturövervakning

● Rengöring av externa komponenter

FAQ

1. Kan denna transformator arbeta kontinuerligt i 24 timmar?

Ja, den är designad för kontinuerlig drift under nominella belastningsförhållanden.

2. Är 100KVA-transformatorn lämplig för utomhusinstallation?

Ja, oljesänkta transformatorer passar både inomhus och utomhus.

3. Kan spänningen anpassas?

Ja, primära och sekundära spänningar kan anpassas utifrån projektets krav.

4. Vilken är den största fördelen med 20KV-systemkompatibilitet?

Det möjliggör stabil integration i mellanspänningsdistributionsnät med minskad överföringsförlust.

100KVA 20KV trefas oljenedsänkt transformator är en pålitlig och effektiv lösning för mellanspänningssystem för kraftdistribution. Med sin starka överbelastningskapacitet, design med låga energiförluster och hållbara oljenedsänkta kylstruktur ger den stabila långsiktiga prestanda för industriella och allmännyttiga tillämpningar över hela världen.
