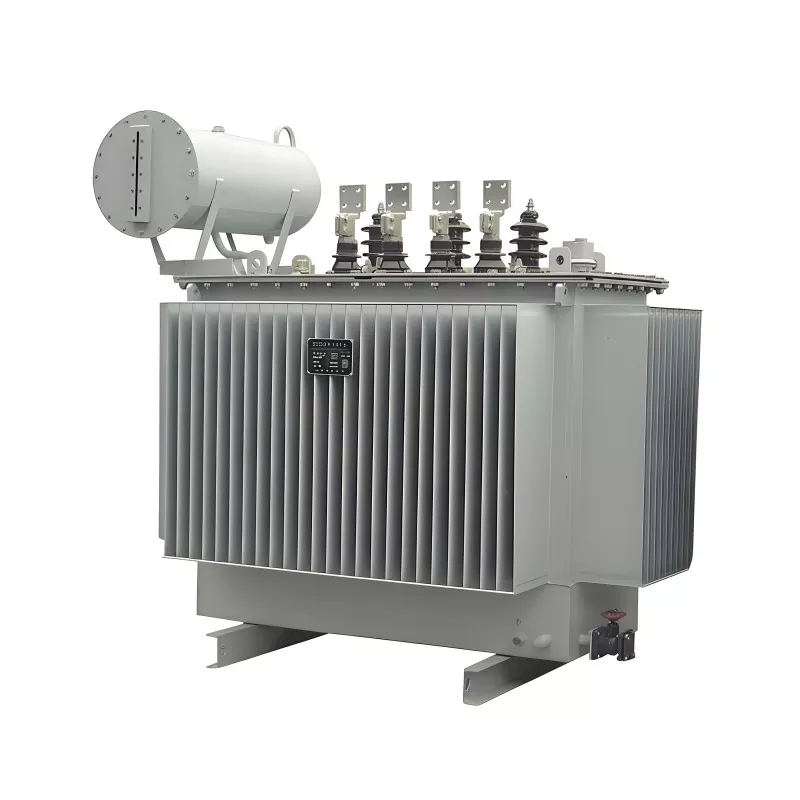

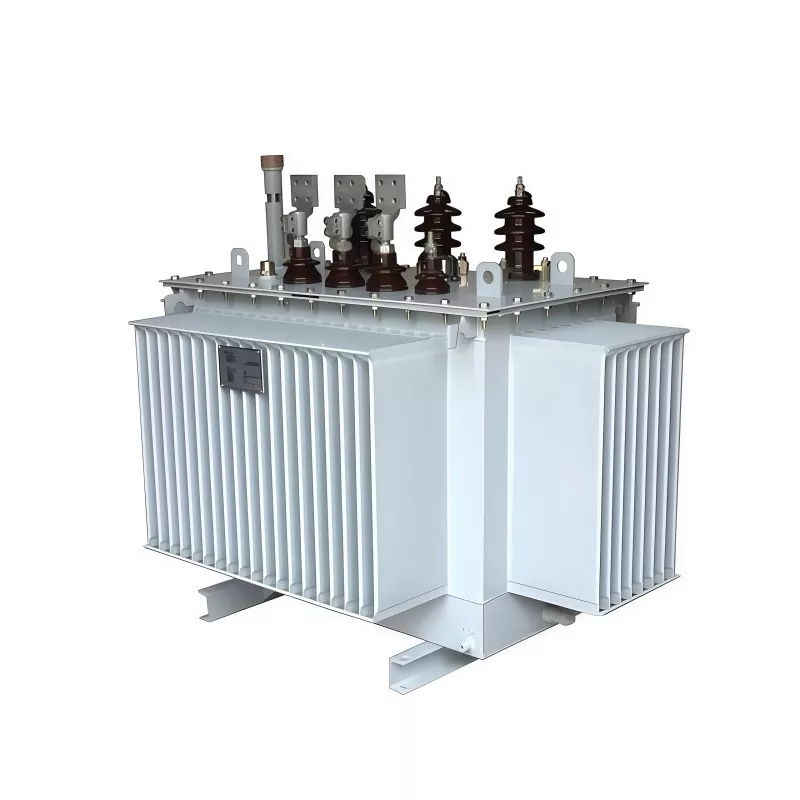

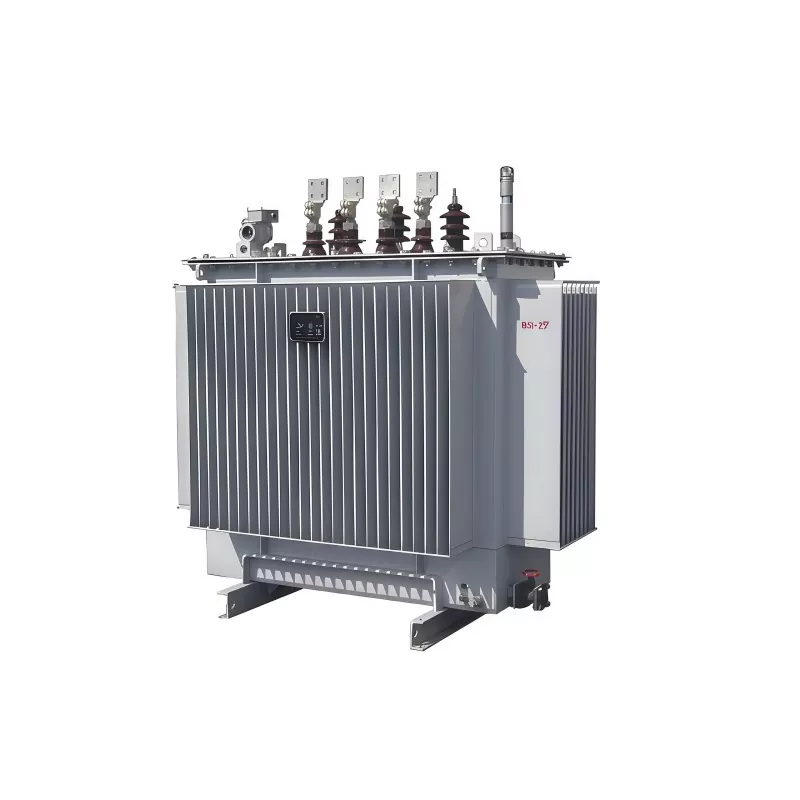

800KVA 15KV oljesänkt transformator

800kVA 15kV oljesänkt transformator är en trefas kraftdistributionstransformator designad för att sänka mellanspänningen (15kV klass) till användbara lågspänningsnivåer för industriella, kommersiella och allmännyttiga tillämpningar.

Den använder transformatorolja (mineral eller alternativ isoleringsolja) som både isolerings- och kylmedium. Oljan cirkulerar naturligt för att avleda värme som genereras av lindningarna, vilket säkerställer stabil prestanda under kontinuerliga belastningsförhållanden.

Nyckelegenskaper inkluderar:

Nominell kapacitet: 800kVA

Primär spänning: 15kV klass (vanligtvis 13,8kV / 15kV system)

Kylmetod: Oljenedsänkt självkylning (ONAN)

Hög effektivitet och låg förlustdesign

Stark överbelastningsförmåga och lång livslängd

Det används ofta i kraftdistributionsnätverk där tillförlitlighet, värmeavledning och hållbarhet är avgörande.

Fabrikstestningsstandarder

Test av lindningsmotstånd

Varje enhet testas med en DC-resistanstestare och en dubbelarmsbrygga för att kontrollera lindningsmotståndet. Detta säkerställer att det inte finns några defekter i tillverkningen eller lösa anslutningar inuti den 800kVA 15kV oljedoppade transformatorn.

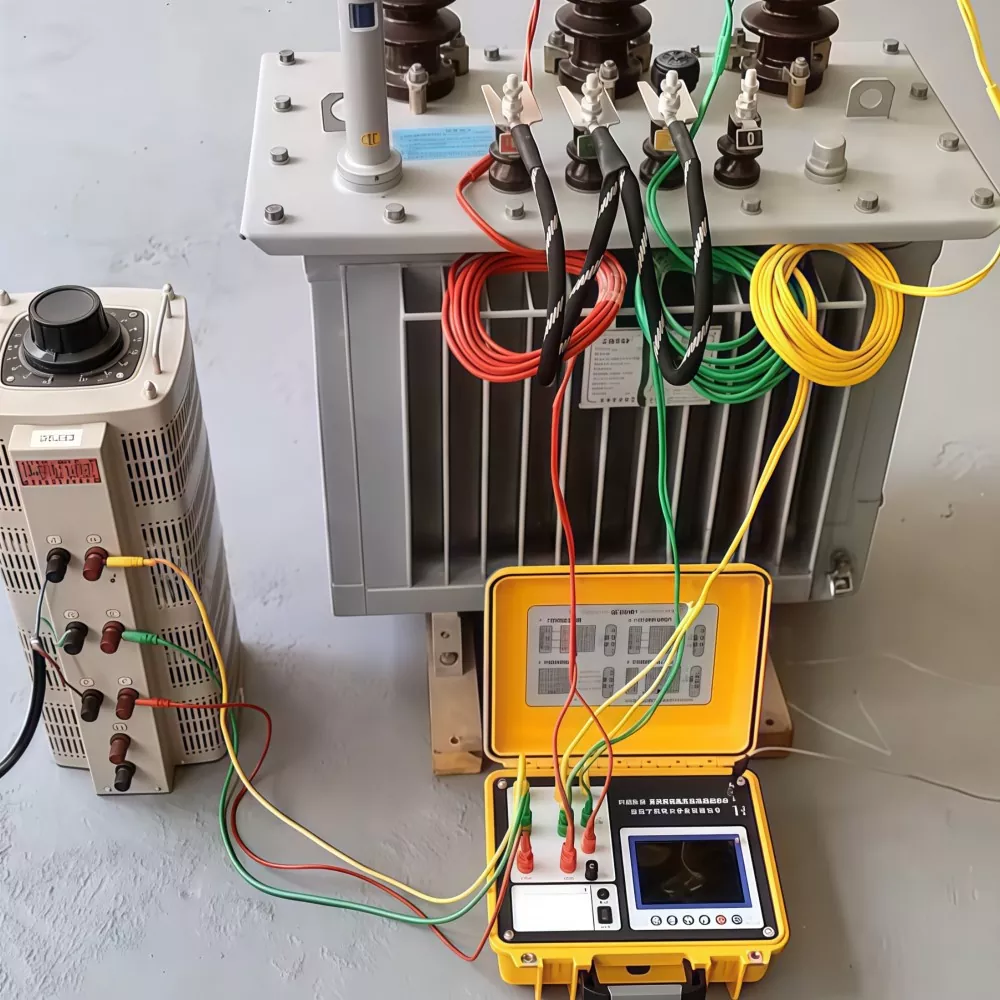

Verifiering av spänningsförhållande och fasskift

En transformatorförhållandetestare, industriell frekvensströmförsörjning och voltmeter används för att bekräfta att primära och sekundära spänningsförhållanden matchar designvärdena och att vektorgruppanslutningen är korrekt.

Kortslutningsimpedans & lastförlusttest

Kortslutningstestning utförs för att verifiera impedansegenskaper och belastningsförluster. Detta säkerställer att transformatorns prestanda uppfyller design- och driftskrav.

No-load Loss & No-load Current Test

Med sekundärsidan öppen och märkspänning applicerad på primärsidan, mäts tomgångsförlust och ström för att bekräfta överensstämmelse med överenskomna prestandadata.

När alla tester är slutförda utfärdas en fabrikstestrapport för varje enhet. Alla föremål som inte uppfyller kraven omarbetas och testas om.

GUANGBIAN upprätthåller strikt kvalitetskontroll för att säkerställa att varje transformator lämnar fabriken fullt testad och redo för tillförlitlig långtidsdrift.

GUANGBIAN Transformator Factory Test Utrustning

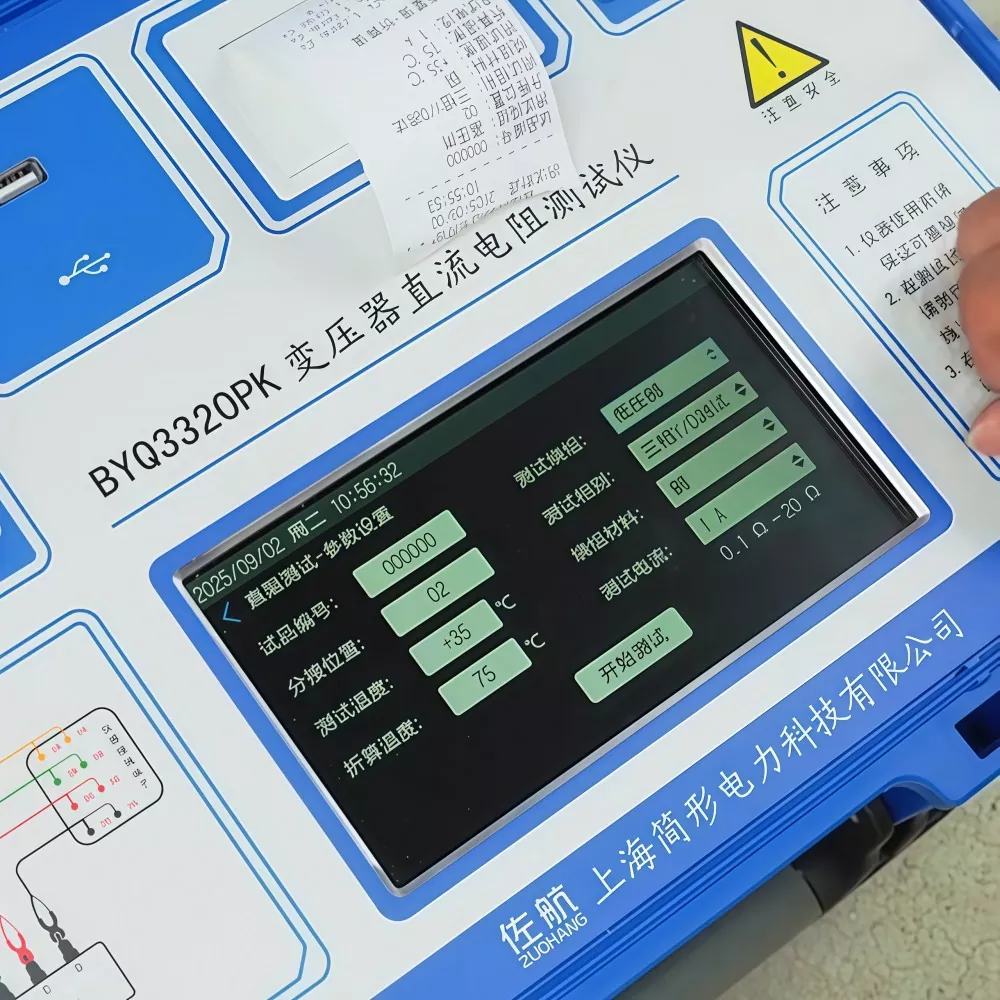

DC-resistanstestare

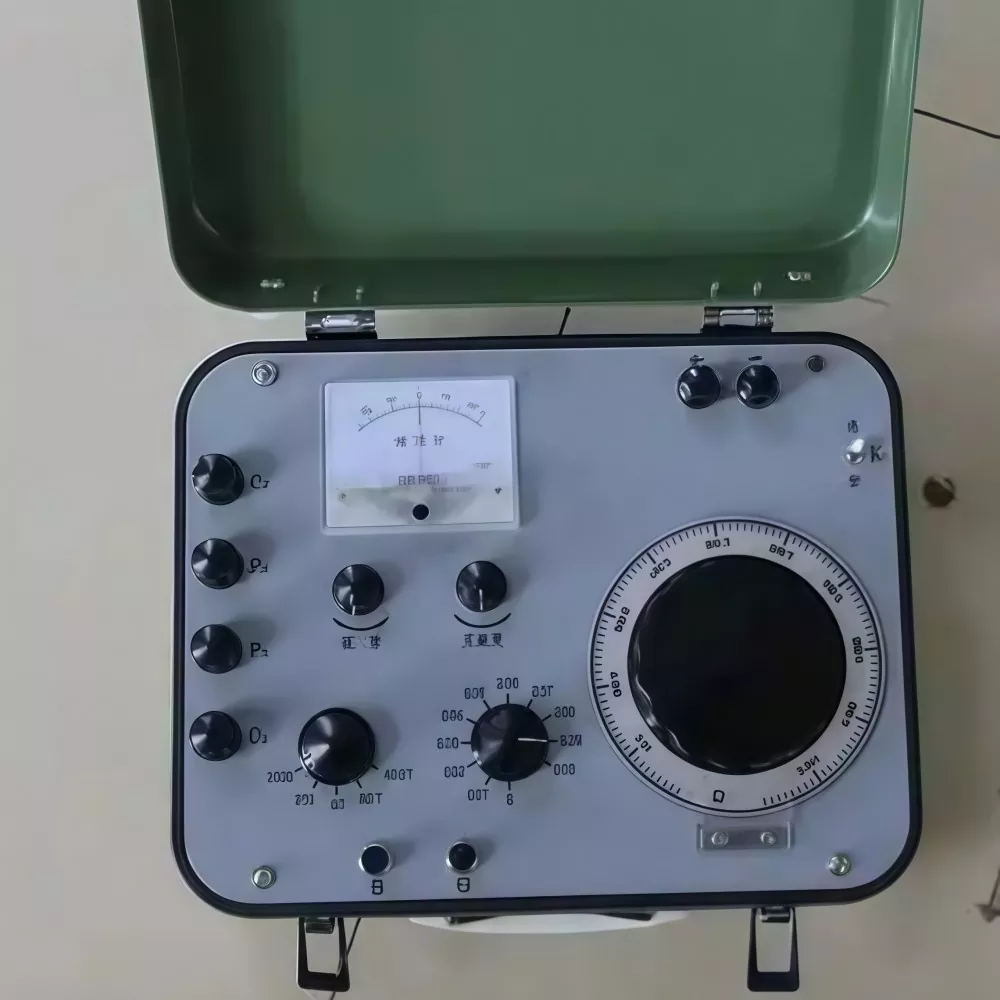

Kelvin bro

Transformatorförhållandetester och justerbar spänningsreglerande strömförsörjning

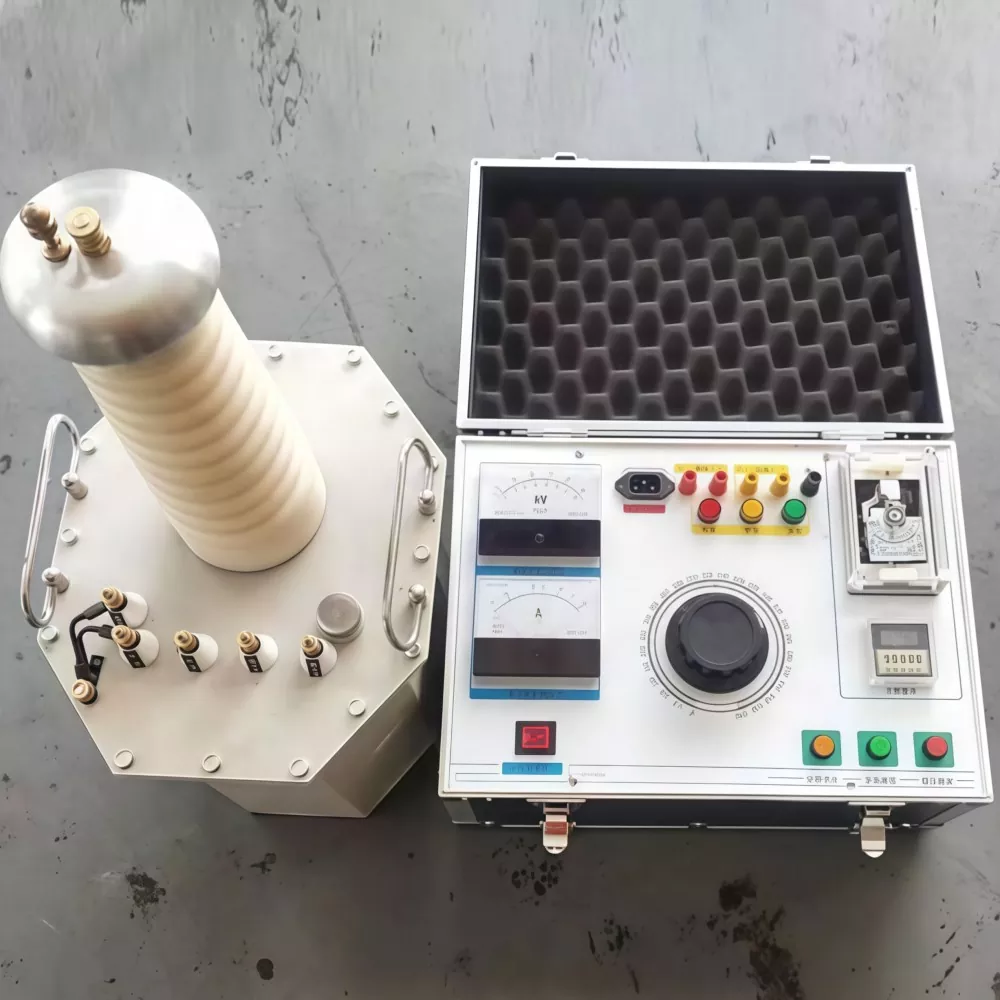

Excitationstransformator och multifrekvensströmgenerator

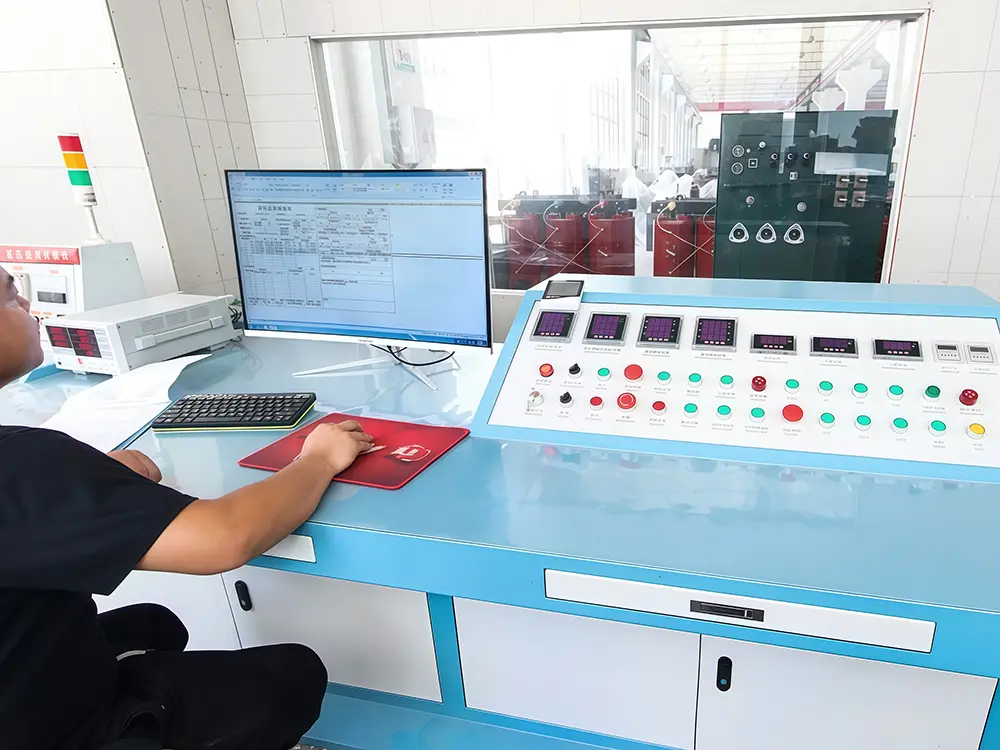

GUANGBIAN Transformer Comprehensive Testing Workshop

Tekniskt dokument

Vår fabrik

Plåtverkstad

Folielindningsverkstad

Slingrande verkstad

Vindugnsverkstad

Transformatormonteringsverkstad

Transformator driftsättning verkstad

FAQ

F1: Vilken är huvudfunktionen hos en 800kVA 15kV transformator?

Den trappar ner mellanspänningsel (15kV-klass) till lågspänningsnivåer som lämpar sig för slutanvändarkonsumtion i industriella och kommersiella system.

F2: Varför använda en oljesänkt transformator istället för torr typ?

Oljenedsänkta transformatorer ger:

● Bättre värmeavledning

● Högre överbelastningskapacitet

● Längre isoleringslivslängd

● Lägre driftsförluster under tung belastning

De är att föredra för utomhus- och applikationer med hög kapacitet.

F3: Är denna transformator lämplig för utomhusinstallation?

Ja. Oljenedsänkta transformatorer är designade för utomhusbruk med förseglade tankar, korrosionsskydd och väderbeständig konstruktion.

F4: Vilket underhåll krävs?

Rutinunderhåll inkluderar:

● Kontroll av oljenivå och oljekvalitet

● Test av isolationsresistans

● Temperaturövervakning

● Genomföring och terminalinspektion

F5: Kan den hantera överbelastningsförhållanden?

Ja, kortvarig överbelastningskapacitet stöds beroende på design och kylförhållanden, men kontinuerlig överbelastning rekommenderas inte.
