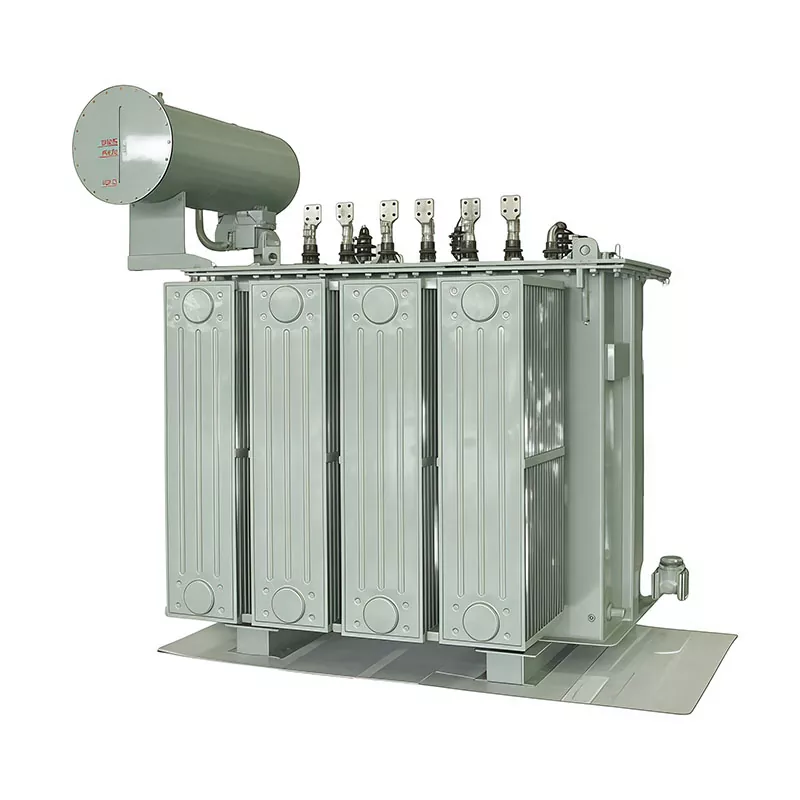

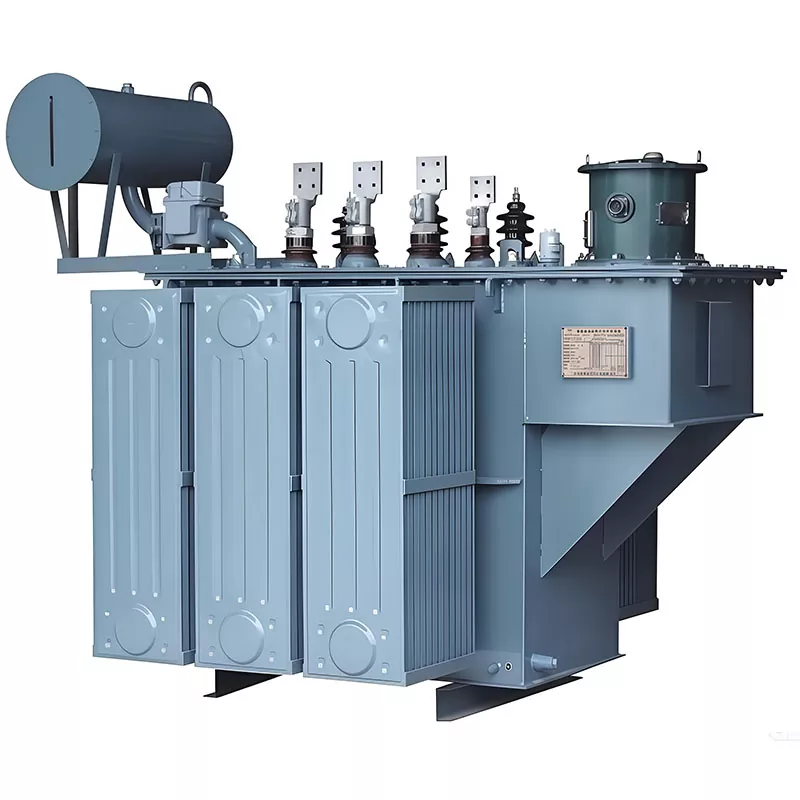

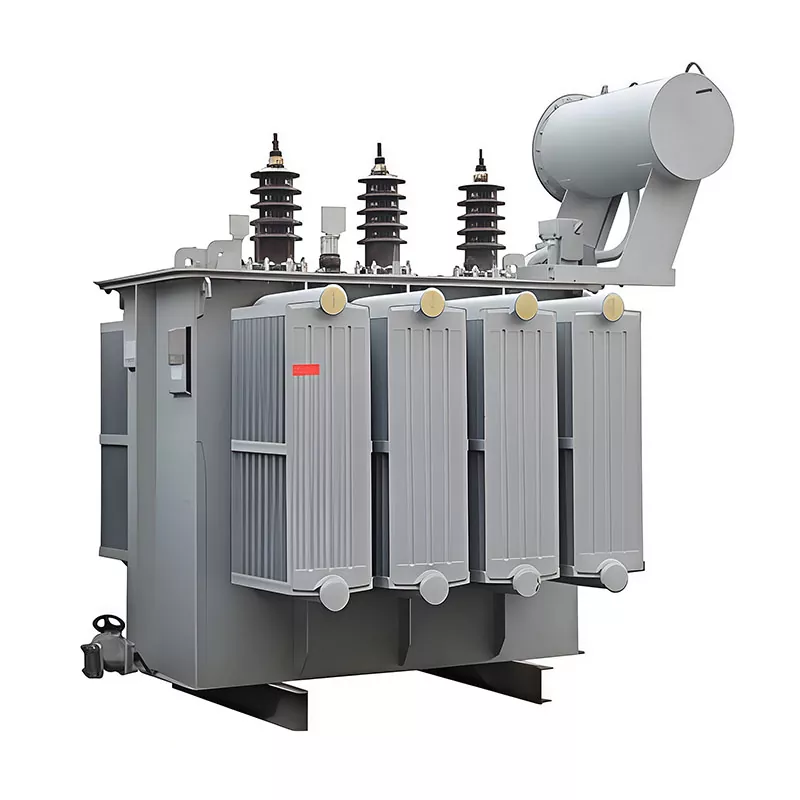

2500kVA 35kV oljesänkt distributionstransformator

2500kVA 35kV oljesänkt distributionstransformator är en oljenedsänkt distributionstransformator med en nominell kapacitet på 2500kVA och en högspänningssidoklassificering på 35kV.

Genom att använda isolerande olja för att samtidigt tillhandahålla både elektrisk isolering och värmeavledning, omvandlar den på ett tillförlitligt sätt högspänningsenergi till medel-till-lågspänningsenergi och används i stor utsträckning inom distributionssegmenten av kraftsystem.

Nyckelfunktioner:

Typ: Oljenedsänkt distributionstransformator

Kapacitet: 2500kVA (medelstor till stor distributionskapacitet)

Spänningsvärde: 35kV High-Voltage Input

Funktioner: Spänningstransformation + Strömfördelning + Stabil strömförsörjning

Kylmetod: Förlitar sig på cirkulationen av transformatorolja för värmeavledning (vanligtvis ONAN)

Tillämpningsscenarier: Elnätsdistribution, industriparker, transformatorstationer, energiprojekt, etc.

Krav för val av kärnutrustning

Över hela Sydostasien, Mellanöstern, Afrika och Latinamerika fortsätter efterfrågan på 35kV/0,4kV nedtrappningstransformatorer att öka, drivet av industriparker, nätuppgraderingsprojekt, kommersiell utveckling och integration av förnybar energi.

För de flesta köpare är urvalskriterierna konsekventa:

● Hög energieffektivitet och låga driftsförluster

● Lång livslängd vid kontinuerlig drift

● Överensstämmelse med internationella standarder och certifieringar

● Stabil utomhusprestanda med minimala underhållskrav

GUANGBIAN S13-serien (upp till 2500kVA) är designad för att uppfylla dessa krav. Den antar en kopparlindningsstruktur och ONAN-kylsystem, vilket ger pålitlig prestanda för 35kV-applikationer. Med IEC60076-kompatibilitet och standard Dyn11 vektorgruppskonfiguration används den i stor utsträckning av EPC-entreprenörer och systemintegratörer på olika marknader, och ingår vanligtvis i 35kV/0,4kV-transformatorvalslistor.

Tekniska parametrar

S13 Series 2500kVA Transformator — Komplett tekniskt datablad:

De viktigaste specifikationerna nedan överensstämmer direkt med vanliga upphandlingskrav, och vi erbjuder även projektspecifika anpassningsalternativ på begäran.

Kärnfördelar och tekniska höjdpunkter

Viktiga fördelar

Lägre energiförluster

Jämfört med traditionella S9- och S11-transformatorer minskar S13-serien tomgångsförluster med upp till 30 % och lastförluster med cirka 15 %, vilket hjälper till att sänka driftskostnaderna i kontinuerliga applikationer.

Kostnadseffektivt för långsiktiga projekt

För 24/7 industri- och allmännyttiga verksamheter kan energibesparingar minska livscykelkostnaderna avsevärt och förbättra avkastningen på investeringen över tid.

100 % syrefria kopparlindningar

Både HV- och LV-lindningar använder koppar med hög renhet för bättre ledningsförmåga, förbättrad termisk stabilitet och starkare kortslutningsmotstånd.

Designad för kontinuerlig fulllastdrift

Transformatorn är lämplig för krävande utomhusmiljöer och bibehåller stabil prestanda under kontinuerliga förhållanden med tung belastning.

Lång livslängd

Byggd med hållbara isoleringsmaterial och robust strukturell design för att stödja tillförlitlig drift i 30 år eller mer.

Idealisk för inköp av industriella transformatorer

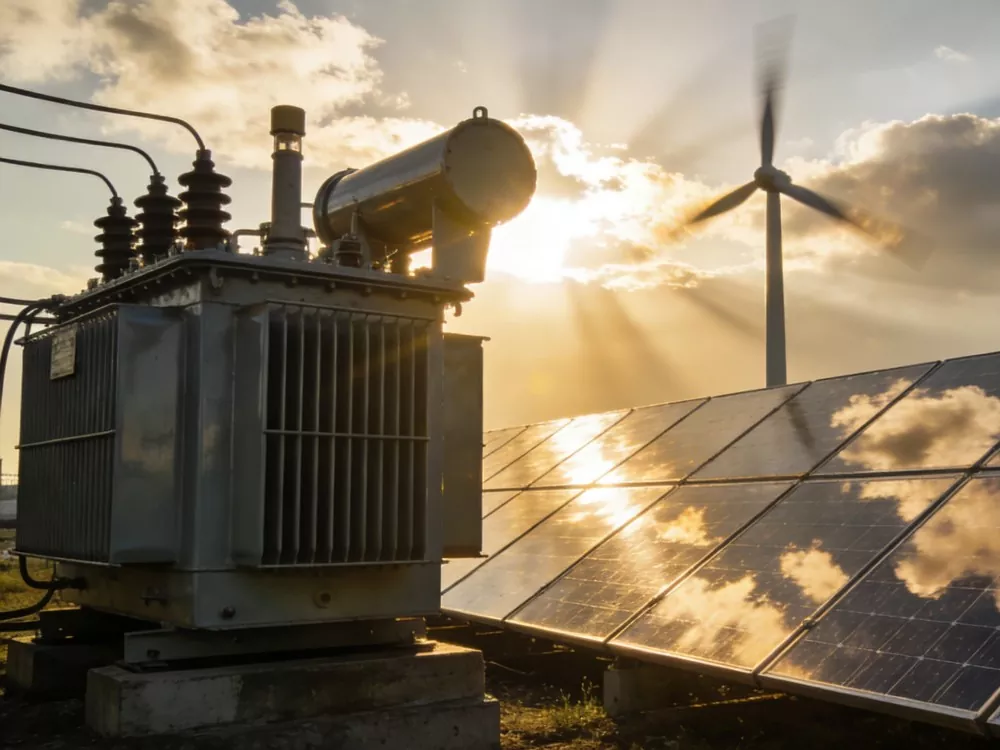

Används i stor utsträckning i industrianläggningar, distributionssystem, solenergiprojekt och infrastrukturnätverk.

Pålitlig ONAN-kylning för drift med lågt underhåll

ONAN (Oil Natural Air Natural) kyldesign fungerar utan extra fläktar eller pumpar, vilket minskar mekaniska felpunkter och underhållskrav. Den förseglade tankstrukturen skyddar transformatoroljan från utomhusluften, hjälper till att bromsa oljeåldringen och bibehålla stabil prestanda över tid. I verkliga tillämpningar kan många enheter fungera i åratal med minimalt underhåll, vilket gör dem väl lämpade för fjärranslutna transformatorstationer, industriella kraftsystem och distributionsprojekt.

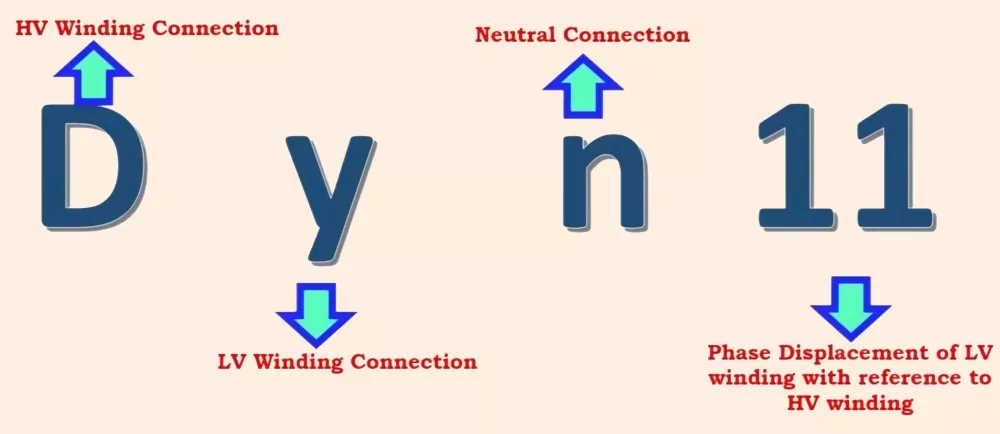

Dyn11 Vector Group - varför det faktiskt hjälper på fältet

Dyn11-konfigurationen undertrycker 3:e övertonsströmmar och reducerar neutralpunktsförskjutning - det är sådant som visar sig som instabilitet i obalanserade belastningar på kommersiella och industriella platser. Den hanterar också enfasbelastning bättre, vilket gör en verklig skillnad när du har att göra med blandade belastningsförhållanden. Skyddande reläkoordination kommer in renare med denna vektorgrupp, vilket lägger till ett lager av säkerhet till den övergripande kraftsystemets installation.

Utomhusklar från grunden

Tanken och beläggningen är byggda för att motstå hög temperatur, luftfuktighet, salt luft och damm, vilket säkerställer stabil drift under krävande förhållanden. Integrerat åskskydd ökar driftsäkerheten ytterligare.

Lämplig för utomhustransformatorstationer, obemannade kopplingsrum och fjärrinstallationer, GUANGBIAN S13-M 2500kVA 35kV oljenedsänkt distributionstransformator kräver ingen extra kapsling eller skärmning, vilket gör den till ett praktiskt val för kraftdistributionsprojekt utomhus.

Som en Kina-baserad transformatorfabrik och etablerad transformatortillverkning, levererar GUANGBIAN enheter över Sydostasien, Mellanöstern, Afrika och Latinamerika - med IEC60076-efterlevnad och anpassningsalternativ tillgängliga för projektspecifika krav. Nå ut för datablad eller tekniska diskussioner.

Vår fabrik

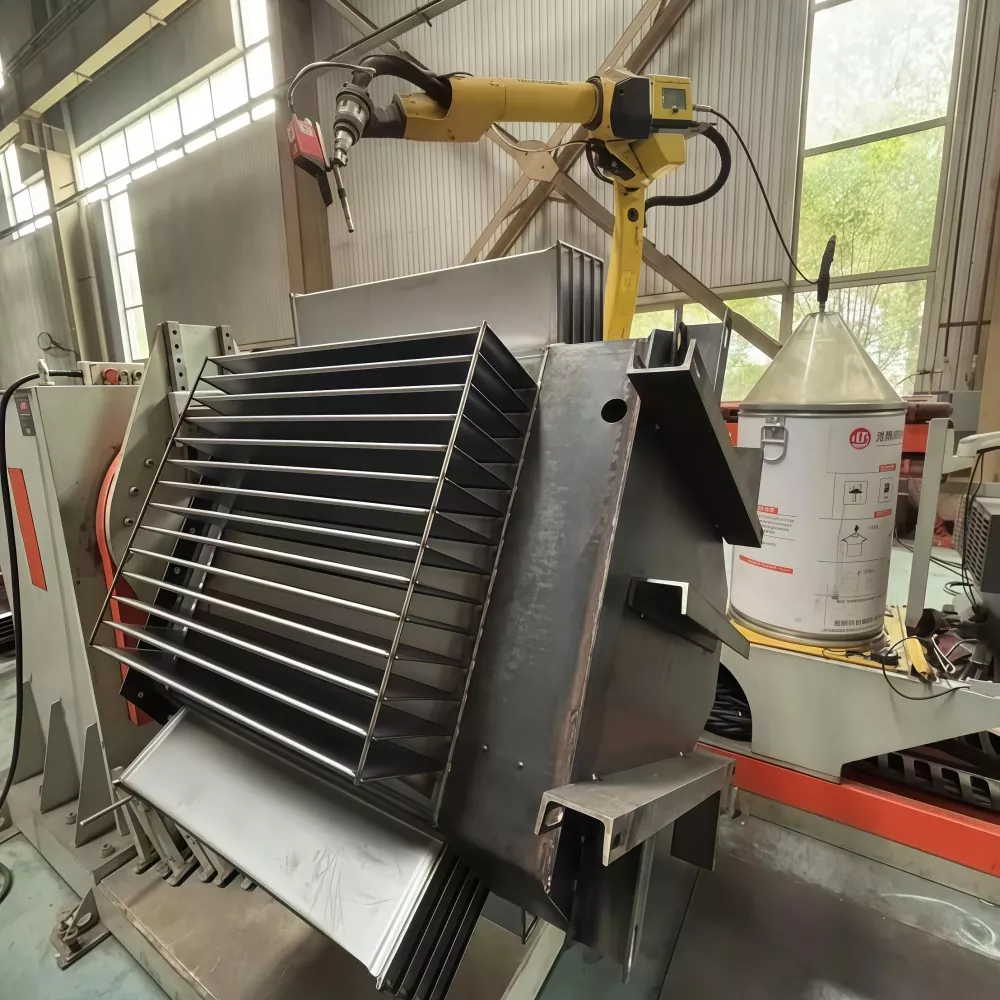

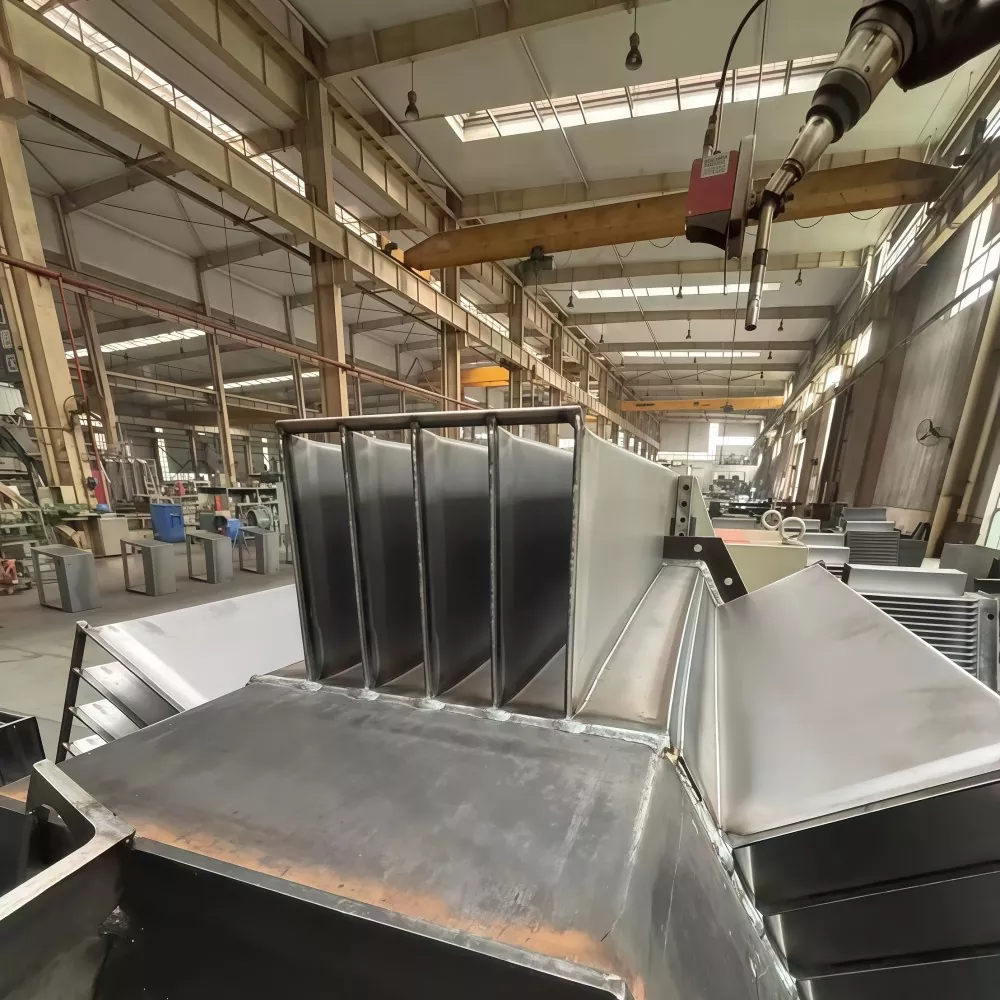

Plåtverkstad

Folielindningsverkstad

Slingrande verkstad

Vindugnsverkstad

Transformatormonteringsverkstad

Transformator driftsättning verkstad

FAQ

1. Vad används en 2500kVA 35kV oljesänkt distributionstransformator till?

Den används för att trappa ner 35kV medelhögspänningskraft för att sänka distributionsspänningarna för industrianläggningar, krafttransformatorstationer, förnybara energisystem och stora infrastrukturprojekt.

2. Vad betyder 2500kVA?

2500kVA hänvisar till transformatorns nominella kapacitet, vilket indikerar att den kan hantera storskaliga elektriska belastningar som är lämpliga för industriell kraftdistribution och energidistribution.

3. Varför används olja i den här typen av transformatorer?

Isoleringsolja ger både elektrisk isolering och värmeavledning, vilket hjälper till att förbättra kylprestanda och förlänga livslängden.

4. Vilka är fördelarna med en 35kV-klassning?

35kV är en vanlig distributionsspänningsnivå i medelhögspänningsnät, som erbjuder effektiv långdistansöverföring med minskad effektförlust.

5. Vilken kylmetod används vanligtvis?

De flesta enheter använder ONAN (Oil Natural Air Natural) kylning, som är beroende av naturlig oljecirkulation och luftkylning utan extra utrustning.

6. Var är denna transformator vanligen installerad?

Det används i stor utsträckning i utomhustransformatorstationer, industriparker, gruvdrift, sol- och vindkraftverk och nätutbyggnadsprojekt.

7. Hur lång är livslängden?

Med korrekt design och underhåll fungerar oljenedsänkta distributionstransformatorer vanligtvis i 25–30 år eller mer.

8. Vilka är de viktigaste underhållskraven?

Rutinmässig oljeinspektion, temperaturövervakning och periodiska elektriska tester är de viktigaste underhållsuppgifterna för att säkerställa stabil långsiktig drift.
