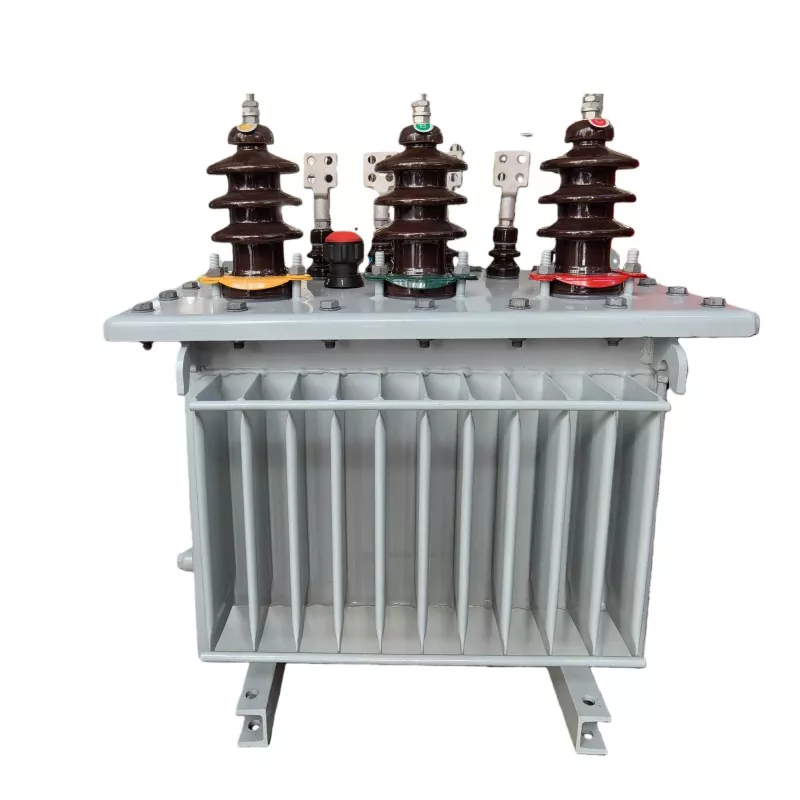

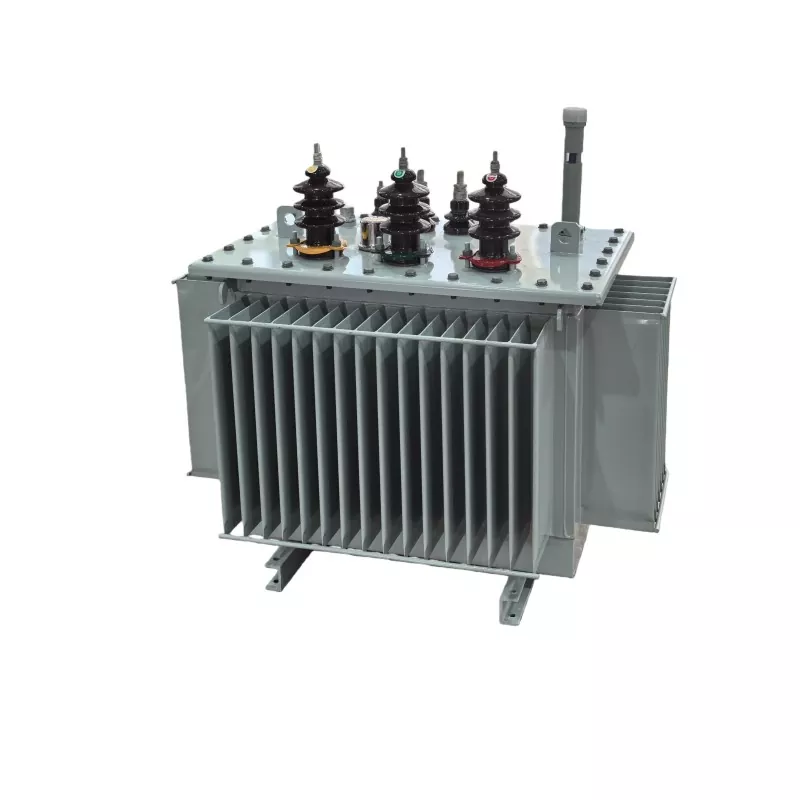

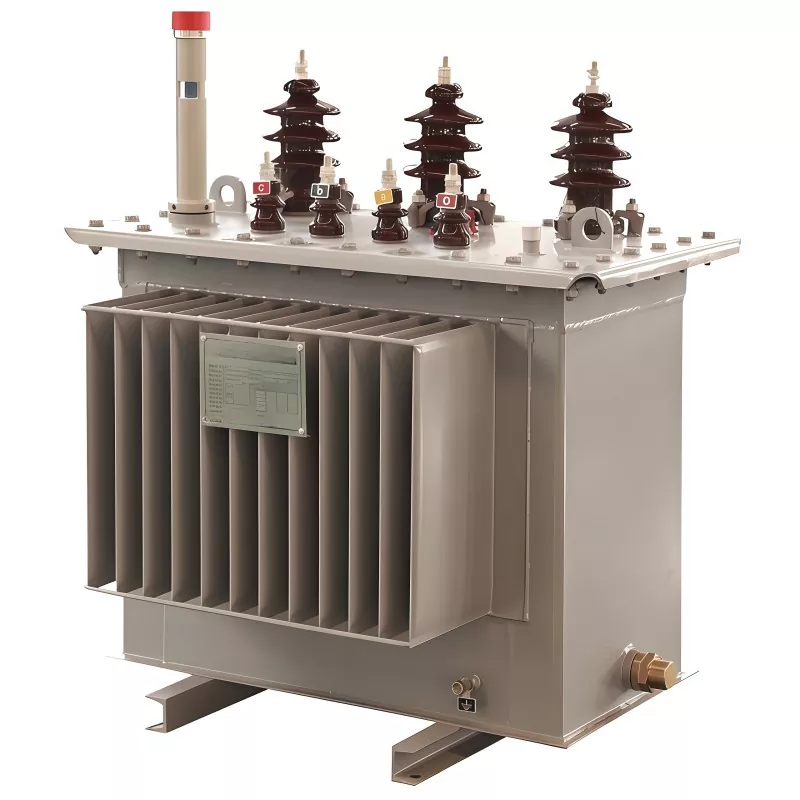

100KVA 11KV Oljenedsänkt transformator

Den 100KVA 11KV oljesänkta transformatorn är en mellanspänningsdistributionstransformator designad för att sänka 11kV primärspänning till lågspänningsnivåer (vanligtvis 400V / 415V / 0,4kV) för industriella, kommersiella och allmännyttiga kraftdistributionssystem.

Den använder mineralisk isoleringsolja som både kylande och isolerande medium, vilket säkerställer stabil termisk prestanda och hög dielektrisk hållfasthet under kontinuerliga belastningsförhållanden.

Ansökningsfall

100KVA 11KV Oil Immersed Transformator tillverkad av GUANGBIAN användes nyligen av en afrikansk kund för att ersätta en trasig transformator som fick kortslutningsskador i ett lokalt eldistributionssystem.

I detta projekt använde den ursprungliga transformatorn aluminiumlindningar, som valdes av kostnadsbesparingsskäl. Men på grund av instabila nätförhållanden och frekventa spänningsfluktuationer på användarsidan, utsattes transformatorn upprepade gånger för överbelastning och kortslutningsspänningar, vilket ledde till överdriven uppvärmning och eventuellt lindningsfel.

Koppar vs aluminiumlindningar för 100KVA transformator

För distributionstransformatorn på 100KVA tillhandahåller GUANGBIAN både:

● Kopparlindningsalternativ

● Aluminiumlindningsalternativ

Medan aluminiumlindningar erbjuder en lägre initial kostnad, är deras termiska uthållighet och mekaniska styrka relativt lägre jämfört med kopparlindningar.

I instabila energimiljöer - som:

● Frekventa spänningsfluktuationer

● Höga inkopplingsströmförhållanden

● Upprepade kortslutningshändelser

aluminiumlindningar är mer benägna att:

● Överhettning under överbelastningsförhållanden

● Försämring av isoleringen

● Minskad livslängd i tuffa nätapplikationer

Kostnad kontra tillförlitlighet

Även om lindningstransformatorer i aluminium har en lägre initial inköpskostnad, visar verkliga tillämpningar att i instabila nätmiljöer kan den totala livscykelkostnaden öka på grund av:

● Underhållskrav

● Oväntade fel

● Ersättningskostnader

Därför bör materialval baseras på faktiska driftsförhållanden snarare än initialt pris enbart, för att säkerställa långsiktig systemstabilitet och minska oplanerade stillestånd.

Tekniskt dokument

Driftmiljö

Temperaturförhållanden:

Långvarig driftomgivningstemperatur: -25℃ ~ +45℃.

Maximal driftstemperatur: Inte överstigande +50 ℃.

Förvarings- och transporttemperatur:

-40℃ ~ +60℃.

Fuktighetsförhållanden:

Relativ luftfuktighet: ≤95 % vid 25 ℃

Höjdkrav:

Nominell höjdanpassningsräckvidd: ≤1000 meter

Teknisk positionering kontra konkurrenter

Oljenedsänkt vs torrtypstransformator

Oljenedsänkta transformatorer är mer lämpade för tunga, utomhus- och långlivade applikationer.

Jämfört med lägre standarder (S9 / S11 / S13 serie trend)

● S9: Högre förluster, föråldrad effektivitetsstandard

● S11: Baslinje modern effektivitet

● S13: Låg förlust, högeffektiv design (föredragen på exportmarknader)

En 100KVA-transformator designad med S13-kärnteknik kan minska tomgångsförlusterna med 15–30 % jämfört med S11, vilket förbättrar ROI jämfört med långvarig drift.

Positionering av konkurrenter på marknadsnivå

Jämfört med generiska tillverkare:

● Bättre förlustkontroll (no-load + last loss optimering)

● Starkare förmåga att motstå kortslutning

● Förbättrad tätningsteknik (förebyggande av oljeläckage)

● Bättre efterlevnadsdokumentation för exportmarknader

Vår fabrik

Plåtverkstad

Folielindningsverkstad

Slingrande verkstad

Vindugnsverkstad

Transformatormonteringsverkstad

Transformator driftsättning verkstad

FAQ

F1: Vad är livslängden för en 100KVA oljedoppad transformator?

Typiskt 20–30 år, beroende på belastningsförhållanden, underhåll och installationsmiljö.

F2: Kan den användas utomhus?

Ja. Oljenedsänkta transformatorer är speciellt utformade för utomhustransformatorstationer och tuffa miljöer.

F3: Vilket underhåll krävs?

● Regelbunden kontroll av oljenivån

● Periodisk oljedielektrisk testning

● Bussning och anslutningsåtdragning

● Temperaturövervakning

Underhållsintervallen är vanligtvis längre än transformatorer av torr typ.

F4: Vad är skillnaden mellan 11KV och 10KV transformatorer?

11KV är en högre systemspänningsnivå, som vanligtvis används i internationella distributionsnätverk. Prestandaprinciperna förblir lika, men isoleringskraven är strängare.

F5: Är det lämpligt för projekt för förnybar energi?

Ja. Den används ofta i distributionssystem för solenergi och vindkraft på grund av dess stabilitet och överbelastningstolerans.
